【医療・研究】バイタルサインモニタリングデバイス|デザイン・真空注型

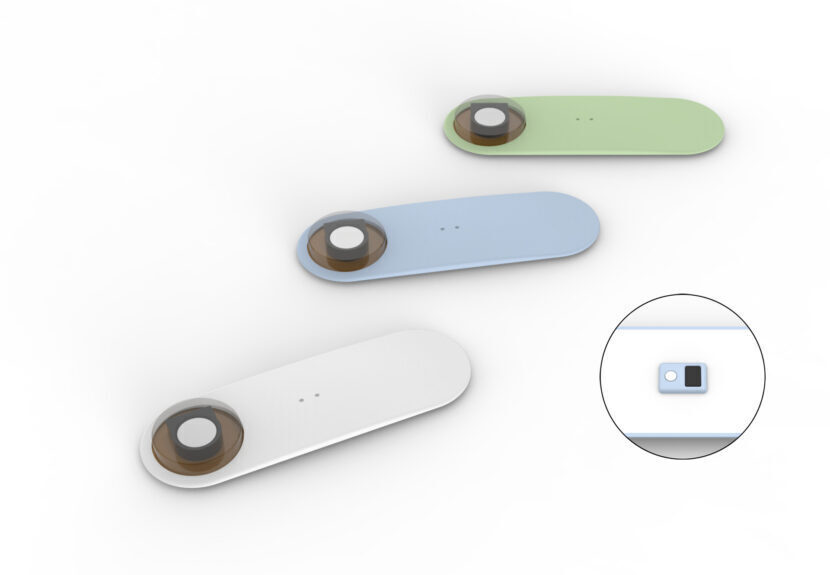

  • バイタルサインモニタリングデバイスの緑・青・白のデザインイメージ

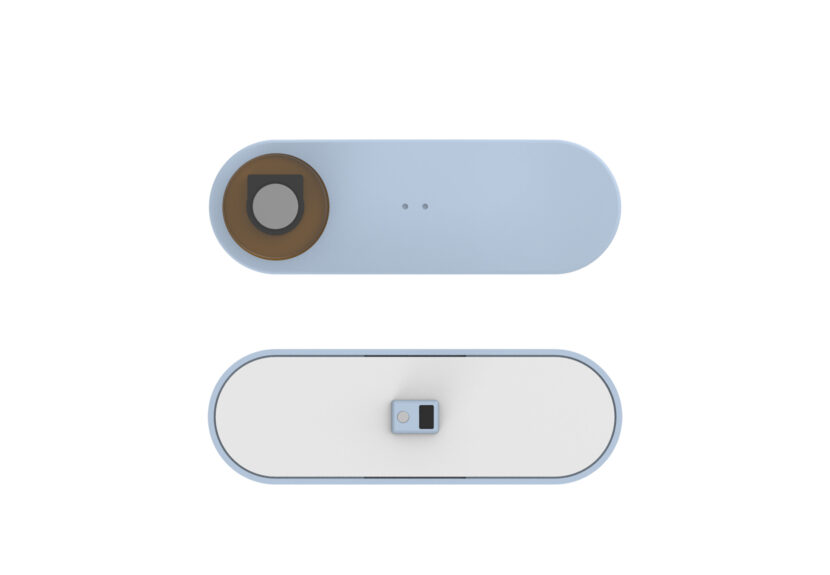

  • 青色モデルの上面とセンサ部を備えた裏面のデザイン

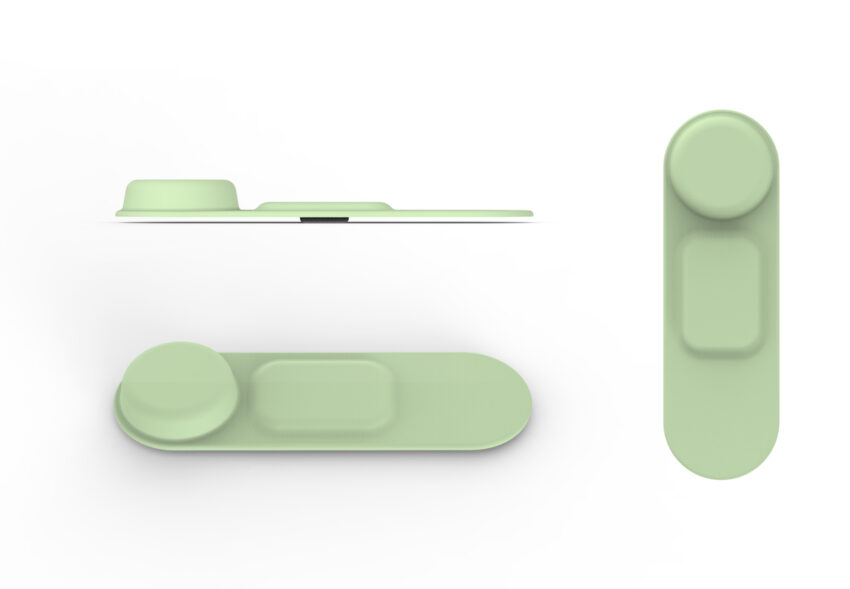

  • 緑色モデルの薄型形状を示す側面・上面・斜視イメージ

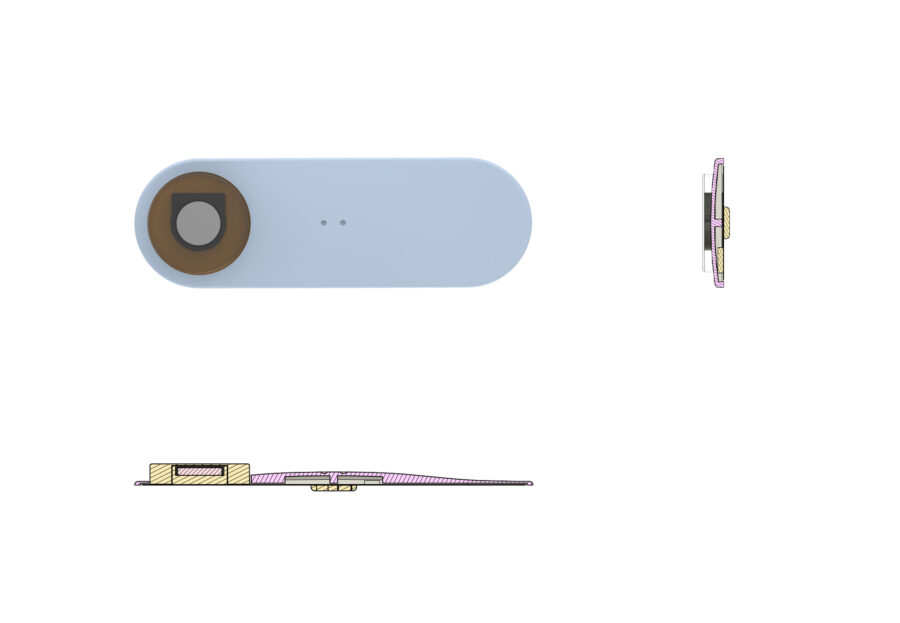

  • 青色モデルの外観と厚みの構成を示す断面図

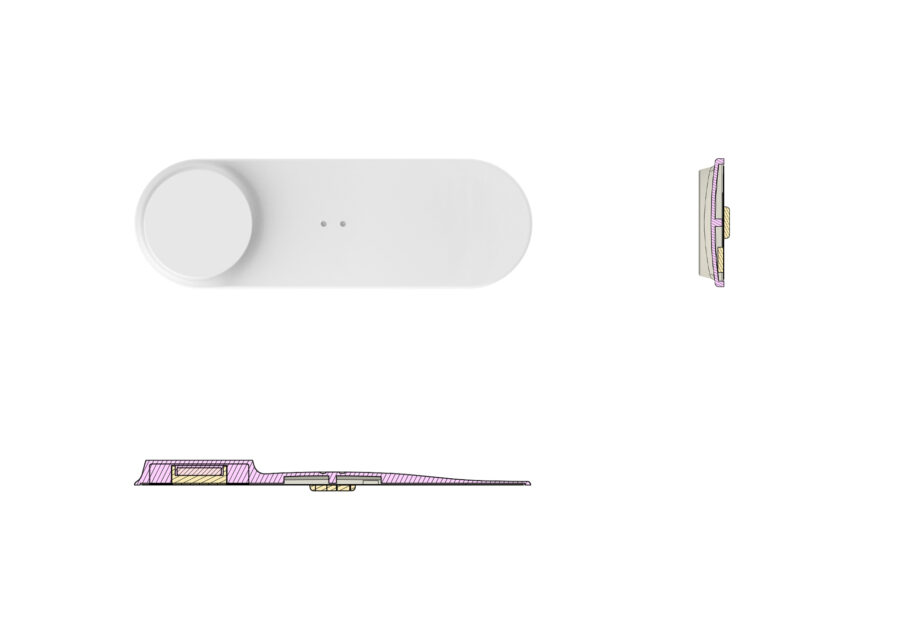

  • 白色モデルの外観と厚みの構成を示す断面図

肌になじむ薄型形状を、デザインと真空注型で形に

国立大学法人 金沢大学様のバイタルサインモニタリングデバイスについて、デザインと真空注型を担当しました。装着時の違和感をできるだけ少なくし、肌になじんで見えるスタイルを目指した開発支援事例です。

基板を収める中央部分から端へ、なだらかに薄くなるフォルムを採用。滑らかな面とエッジ、医療現場にふさわしい優しい色合いを組み合わせ、機能を収める形と「装着したい」と思える印象を考えました。

お客様
国立大学法人 金沢大学様
対象
バイタルサインモニタリングデバイス
担当範囲
デザイン・真空注型
リードタイム
約3週間

背景・課題|感染症対策の研究開発をデザインで支える

本事例は、令和2年度「ウイルス等感染症対策技術開発事業」の採択課題に関するものです。研究区分は「ウイルス等感染症対策に資する医療機器・システム等の改良研究支援」、研究課題名は「コロナウイルス等呼吸器系感染症患者の動脈血中酸素飽和度等バイタルサインモニタリングデバイス及び統合管理システムの開発と改良評価」です。

AMEDの公式採択情報でも同課題を確認できます。研究全体の代表機関は国立研究開発法人産業技術総合研究所であり、本事例のクライアントは金沢大学様です。当社はデバイスのデザインと真空注型を担当しました。

デザインの課題は、必要な機能を収めながら、装着時に肌になじんで見える形をつくること。 厚みが必要な部分を起点に外形を整え、装着する人が受ける印象まで考えました。

デバイスの特徴|装着することを前提にした外観

動脈血中酸素飽和度などのバイタルサインをモニタリングする研究課題の中で、身体に装着するデバイスの姿を検討しました。本ページでは、外観を構成する形状と色彩、そのデザイン意図をご紹介します。

可能な限り薄い形状

装着時に肌になじむよう、できるだけ薄型にすることを目指しました。全体を一様な厚みにせず、内部の基板に必要な厚みを踏まえて輪郭を整えています。

滑らかな面とエッジ

なだらかな面とエッジによるグラデーションで、スタイリッシュな印象を表現。機能性とともに、モダンな見え方を重視しました。

医療現場に合う色合い

カラーリングは、医療現場にふさわしい優しい色合いに。形状だけでなく色から受ける印象も合わせて、製品の外観をまとめました。

デザインの意図|中央から端へ、なだらかに薄く

基板を収める中央部分を起点にする

最も厚みが必要となるのは、基板を収める中央部分です。そこから端に向かうにつれて薄くなるフォルムとすることで、必要な厚みを持たせながら、肌になじんで見えるスタイルを目指しました。

面のつながりで、装着時の印象を整える

単に薄さを追求するだけでなく、なだらかな面を持たせています。滑らかな面とエッジがつくるグラデーションを生かし、装着するデバイスにモダンな表情を与えました。

「装着したい」と思っていただける姿へ

できるだけ違和感の少ない装着性と、肌に自然になじむ見た目を両立させることが狙いです。機能性に加え、使う人の気持ちにも目を向けた外観としています。

厚みの考え方中央から端へ薄くなる形状
面の表現滑らかな面とエッジ
色彩の方向性医療現場に合う優しい色合い

工程・成果|約3週間でデザインと真空注型を支援

担当工程はデザインと真空注型、リードタイムは約3週間です。装着時のなじみやすさを意識した薄型の外観をまとめ、真空注型の工程まで支援しました。

デザインでは、基板に必要な厚み、中央から端へつながる面、エッジの見え方、カラーリングを一体として考えています。掲載画像では、緑・青・白のデザインイメージや上面・裏面、側面、断面図から、形の特徴をご覧いただけます。

約3週間は本事例のデザイン・真空注型のリードタイムです。研究全体の開発期間や医療性能の評価結果を示すものではありません。

本事例に関するよくある質問

担当範囲とリードタイムは?
金沢大学様からのご依頼で、バイタルサインモニタリングデバイスのデザインと真空注型を担当しました。リードタイムは約3週間です。
薄型形状で重視したことは?
装着時の違和感をできるだけ少なくし、肌になじんで見えることです。基板を収める中央部分から、端へ向かってなだらかに薄くなるフォルムとしました。
滑らかな面とエッジにはどんな意図がありますか?
面とエッジがつくるグラデーションを生かし、スタイリッシュでモダンな印象を表現しています。機能性だけでなく、「装着したい」と思っていただける姿を目指しました。
カラーリングはどのように考えましたか?
医療現場にふさわしい優しい色合いを選ぶ方針としました。掲載画像では、緑・青・白のデザインイメージをご覧いただけます。
どの研究事業に関する事例ですか?
令和2年度「ウイルス等感染症対策技術開発事業」の採択課題に関する事例です。課題名は本文の背景・課題欄に記載しています。AMED公式情報では研究全体の代表機関が産業技術総合研究所とされ、本事例のクライアントは金沢大学様です。

装着する製品の形を、デザインから試作へ

内部構成に必要な厚みと、使う人が受ける印象を合わせて考える。デバイスの外観デザインや真空注型による試作について、ご相談ください。
