【医療・研究】LUFKA™|レスピレータマスクの設計・試作

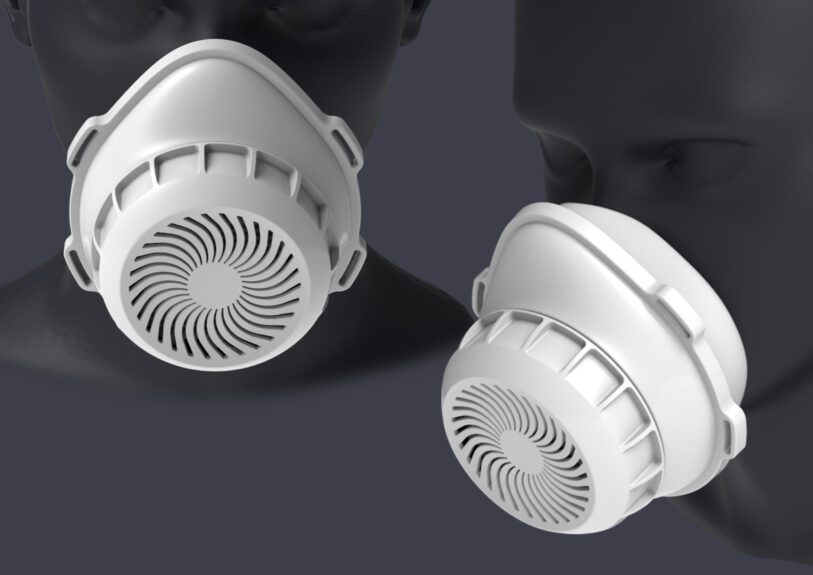

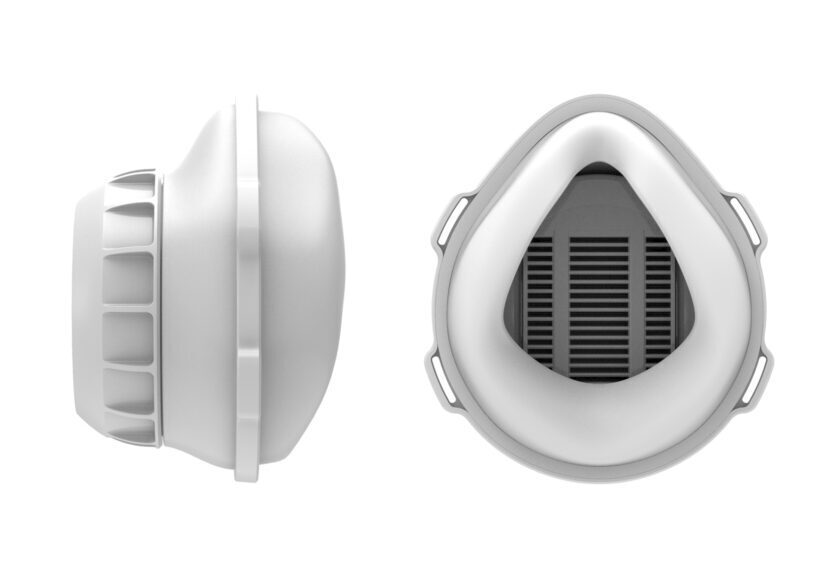

  • LUFKAレスピレータマスクの側面と顔に触れる内側のデザイン
  • LUFKAを装着した正面・斜め方向のデザインイメージ

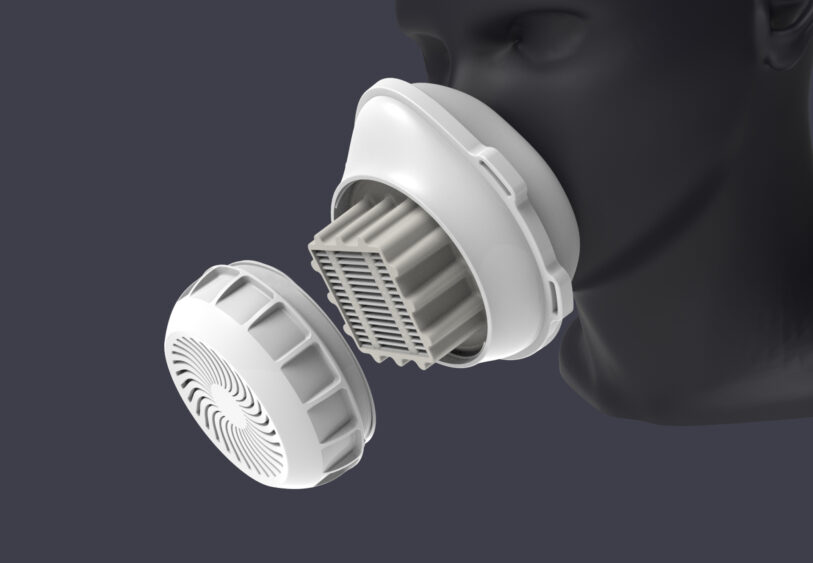

  • LUFKAの前面カバーとフィルター構成を示す分解イメージ

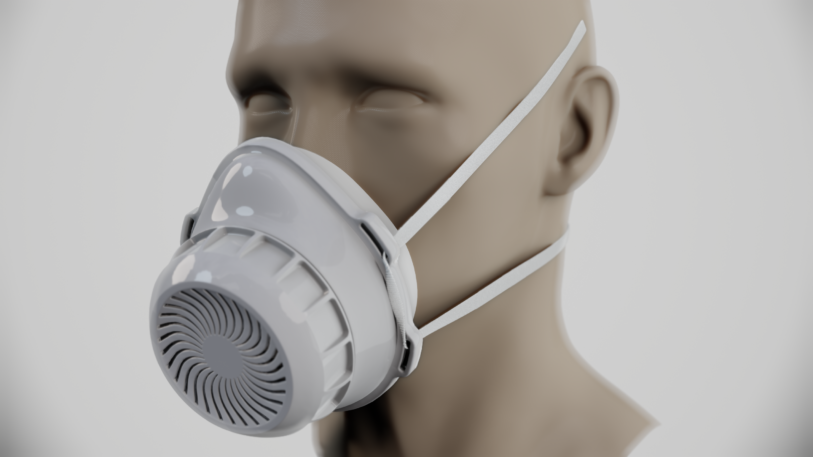

  • ストラップを付けたLUFKAの装着イメージ

「息のしやすさ」を追求し、短期間で試作を重ねる

純国産・感染対策用高機能レスピレータマスク「LUFKA™(ルフカ)」の共同開発に参画。デザイン・機構設計から光造形、真空注型まで担当し、1か月半で20回を超える試作品開発に取り組みました。

医療現場での使用を考え、フィルターの配置と脱着、顔へのフィット、軽量・コンパクトな形を検討。異なる素材を組み合わせる複雑な形状を、1点につき2日程度で試作品にまとめ、改良を支えました。

対象製品
高機能レスピレータマスク LUFKA™
担当範囲
デザイン・機構設計・光造形・真空注型
試作開発
1か月半で20回超
試作品製作のリードタイム
1点につき2日程度

背景・課題|医療現場のマスク不足に応える

新型コロナウイルス感染症の拡大により、医療現場に欠かせないN95マスクが不足し、安定供給が見通せない状況が生まれていました。そこで、国立循環器病研究センター、ニプロ株式会社、ダイキン工業株式会社、クロスエフェクトの四者で、純国産の高機能レスピレータマスクを共同開発しました。

レスピレータマスクは、顔を覆うだけでなく、高い捕集効率と顔面への密着性を重視し、有害物質の吸入によるばく露リスクを軽減することを目的とするものです。本事例では「息のしやすさ」を追求するとともに、装着時の負担と扱いやすさを考えました。

短期間で試作と改良を重ね、医療現場の要望を形にする。 フィルターの性能を生かす配置、顔に触れる部品、量産に向けた構造を、一連の開発として検討しました。

製品の特徴|交換式フィルターと顔に沿う構造

国立循環器病研究センターの2021年6月7日付公式発表では、LUFKAは本体と取り替え可能なプリーツパックフィルタを組み合わせる製品として紹介されています。当社は、この構成を扱いやすく、装着しやすい形へまとめるためのデザイン・設計・試作に取り組みました。

フィルターの配置と脱着

N95への対応を目指して開発された高性能フィルターを、顔に対して適切な位置へ配置。より簡単・確実に脱着できる構造を検討しました。

軽量・コンパクトな形

装着時の不快感を少しでも軽減するため、全体を軽量かつコンパクトにまとめる方針としました。

顔に触れるゴム部品

顔の大きさの個人差に対応し、より多くの人にフィットするよう、顔に触れる部分にゴム部品を採用しました。

設計の意図|密着性と長時間の装着を考える

空気の漏れを防ぐためのフィット

フィルターだけでなく、顔とマスクの接触部分も重要な検討対象です。ゴム部品を用いて顔に沿う構造とし、空気の漏れを防ぐことと、長時間使用した際の痛みや不快感を少なくすることを目指した仕様を提案しました。

部品の組み合わせを、試作で具体化

本体やフィルター周辺、顔に触れる部分には、素材の異なる部品を組み合わせる必要がありました。複雑な形状に対して光造形と真空注型を活用し、ゴム部品を含む試作品を短期間で製作しました。

設計段階から量産を見据える

金型製作へスムーズに進めるよう、設計段階から成形業者とともに量産を見据えた構造を検討しました。試作品の形を整えるだけでなく、次の製造工程につなげる設計を提案し、量産化までの期間短縮に努めました。

工程・成果|2日程度の試作を、繰り返す開発へ

担当した工法・工程は、デザイン、機構設計、光造形、真空注型です。1点の試作品を2日程度で完成させ、1か月半の間に20回を超える試作品開発に取り組みました。短い周期で形状を具体化することで、改良を重ねる開発を支えています。

  1. 装着と扱いやすさを考えたデザイン
  2. 脱着・密着性を考えた機構設計
  3. 光造形・真空注型による試作品製作
  4. 成形業者と量産を見据えた検討

四者共同開発の製品は、2021年6月7日にニプロから医療従事者向けに販売開始されたことが公式発表されています。本事例では、当社が担った設計と試作の取り組みをご紹介しています。

「2日程度」は本事例における1点の試作品製作の目安で、製品全体の開発期間ではありません。また、N95は米国NIOSHが定める呼吸用保護具の規格区分です。本ページの開発経緯は、LUFKAのN95認証取得を示すものではありません。性能・仕様は公式資料をご確認ください。

レスピレータマスク開発に関するよくある質問

クロスエフェクトが担当した工程は?
デザインから機構設計、光造形、真空注型まで担当しました。フィルターの脱着、顔へのフィット、軽量・コンパクトな形、量産を見据えた構造を検討しています。
「2日程度」と「1か月半」は何の期間ですか?
2日程度は1点の試作品製作のリードタイムです。1か月半は20回を超える試作品開発に取り組んだ期間で、両者は異なります。
顔に触れる部分にゴム部品を使った理由は?
顔の大きさの個人差に対応し、より多くの人にフィットさせるためです。空気の漏れを防ぐことと、長時間の装着による痛みや不快感を抑えることを目指しました。
複雑な形状の試作品はどう製作しましたか?
異なる素材の部品を組み合わせる構成に対し、光造形と真空注型を活用しました。ゴム部品を含む試作品を2日程度で製作し、繰り返しの開発につなげました。
量産に向けてどのような工夫をしましたか?
金型製作へスムーズに進めるよう、設計段階から成形業者とともに検討しました。量産を見据えた設計を提案し、量産化までの期間短縮を目指しています。
