【見守りIoT】VitaWatcher｜非接触見守りセンサのデザイン・筐体設計
空間になじみ、静かに見守るためのデザイン
株式会社マリ様の非接触見守りセンサ「VitaWatcher（ビタウォッチャー）」のデザイン・筐体設計に取り組みました。テーマはステルスデザイン。機器の存在を必要以上に意識させない造形と、レーダーの角度を直感的に変えられる構造を両立した事例です。
土台と本体を分けた細く薄い外観、背面にまとめた放熱用ダクト、インジケーターをなくす配慮を組み合わせました。ヒンジの操作感や内部配線、金型構造まで検討し、真空注型と塗装・印刷による加飾を含め、トータル約1.5か月で対応しています。
- お客様
- 株式会社マリ様
- 対象製品
- VitaWatcher（ビタウォッチャー）
- 担当範囲・工法
- デザイン・筐体設計／真空注型／加飾
- リードタイム
- トータル約1.5か月
背景・課題｜見守られる人の気を引かない姿へ
ミリ波レーダーを使用する非接触見守りセンサには、使用する空間でなるべく気にされず、ひっそりと見守るためのデザインが求められました。いかにも「見守っている」と感じさせる意匠では、見守られる人の注意を引いてしまうためです。
保育や介護などの現場で空間に溶け込むことを目指し、奇をてらわない形状を検討しました。機器の機能を外観で強調するよりも、周囲の環境になじむことを優先したデザインです。
製品の特徴｜ミリ波レーダーを用いた非接触センシング
VitaWatcherは、株式会社マリ様の微細体動情報取得技術を用いた研究用機器です。丸文株式会社の公式紹介では、非接触で体の微細な動きを検知する技術を評価するためのキットとして案内されています。本事例では、そのレーダーとケーブルを収める筐体の外観・構造を検討しました。
土台と本体を分ける
レーダーを床から少し離れた位置に配置する条件に合わせて構成を整理。本体が主張しないよう、細く薄い造形としました。

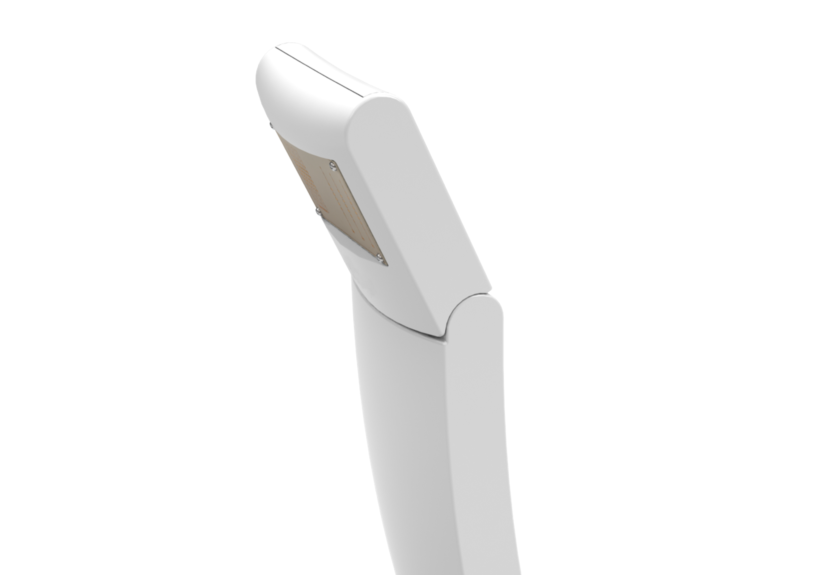

角度を変えられるヒンジ
レーダー部の角度を直感的に調整できる構造を採用。ヒンジ部にゴムキャップを使い、程よい抵抗感を持たせています。
消灯時にも目立ちにくく
インジケーターなどをなくし、使用者に機器を意識させにくい構成へ。見守る空間での印象まで考えました。
公式紹介での位置づけは研究用途向けの評価キットです。本ページは当社のデザイン・筐体設計・試作の事例であり、診断性能や見守りの安全性を実証した成果を示すものではありません。
デザインの意図｜ステルスデザインを形にする

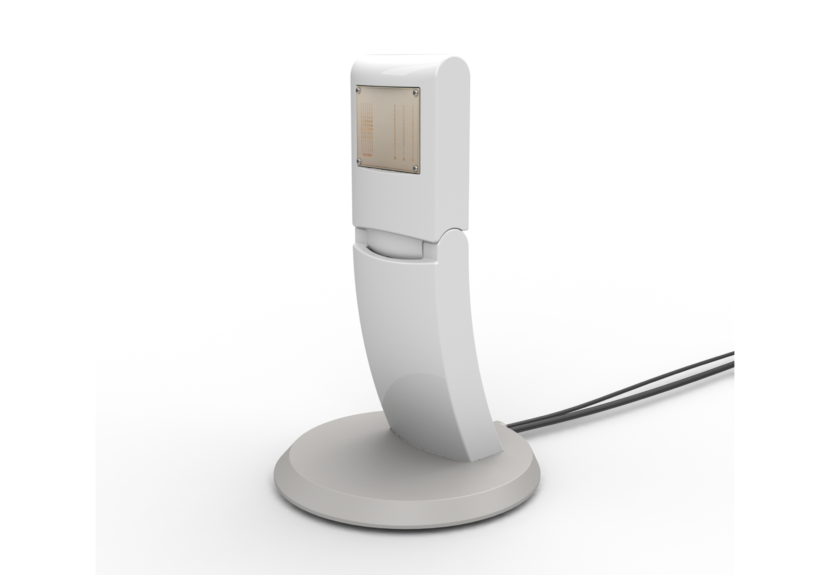

細く薄い輪郭で、存在感を抑える
土台と本体を分け、本体が必要以上に目立たないプロポーションを検討しました。レーダーの配置条件を満たしながら、生活空間に置かれたときの見え方に配慮しています。
放熱用ダクトを背面にまとめる
放熱用のダクトは背面のみに設置しました。開口による不要な陰影を正面側につくらず、静かな印象を保つための工夫です。外観の意図と、内部機器のために必要な構成をあわせて検討しています。
光による主張をなくす
インジケーターを排除することで、消灯した空間でも機器が目立たないようにしました。造形だけでなく、使用時に視線を引く要素を減らすことも、ステルスデザインの一部として捉えています。
筐体設計｜操作感・配線・金型を一緒に考える
ゴムキャップでヒンジの抵抗感を調整
機構の特徴は、容易に角度を変えられるヒンジ構造です。ヒンジ部のパーツにゴムキャップを使用し、程よい抵抗感を得ることで、シンプルな操作感を実現しました。角度調整に伴う配線ルートも内部設計の検討対象としています。

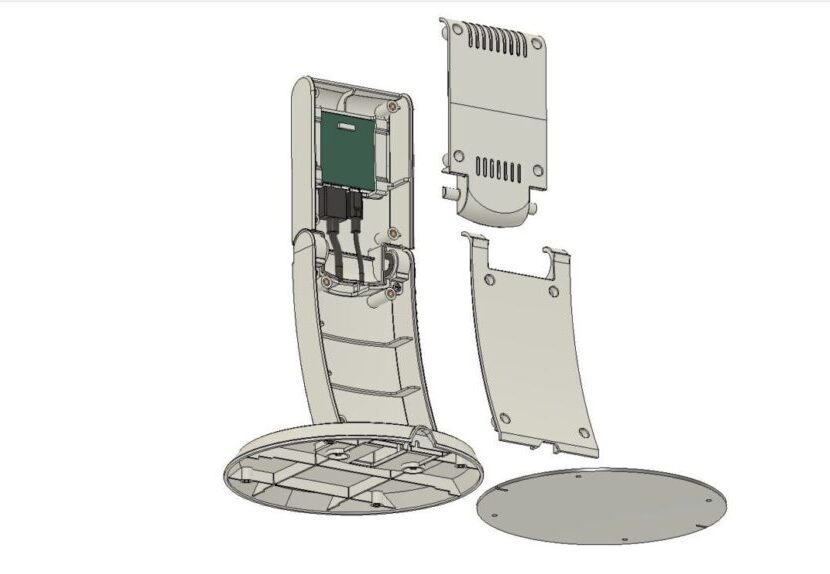

実際のケーブルを確認して内部を設計
筐体にはレーダーと、そこから外部へ伸びるケーブルを収める必要があります。お客様から実際に使用するケーブル類の情報をいただき、現物を見ながら必要なスペースと取り回しを検討しました。密に協議し、実装するものに即して設計を進めています。
ねじ固定と型の抜き方向を両立
ケース同士はねじ止めするというご要望に対応しました。そのうえで、金型に余分なアンダーカットやスライド構造を必要としないよう、極力上下方向に抜けるパーツ構成を考慮。デザインイメージを維持しながら、金型構造を意識した部品分割を検討しています。
開発工程｜デザインから真空注型・加飾まで
使用空間での印象とレーダーの配置条件を整理し、外観と内部構造を具体化しました。工法はデザイン、筐体設計、真空注型、塗装・印刷による加飾。ABSライク、エラストマーライクなどの材料を用いています。
- 静かに見守る外観と設置条件を整理
- 薄い造形・背面ダクト・ヒンジを検討
- 現物のケーブルと金型構造を踏まえて設計
- 真空注型と塗装・印刷で試作を具体化
成果｜静かな外観と、調整しやすい構造を両立
細く薄い本体と背面にまとめたダクト、インジケーターのない構成により、空間に溶け込むことを目指した外観を具体化しました。レーダーの角度調整にはゴムキャップを使ったヒンジを採用し、シンプルな操作感につなげています。

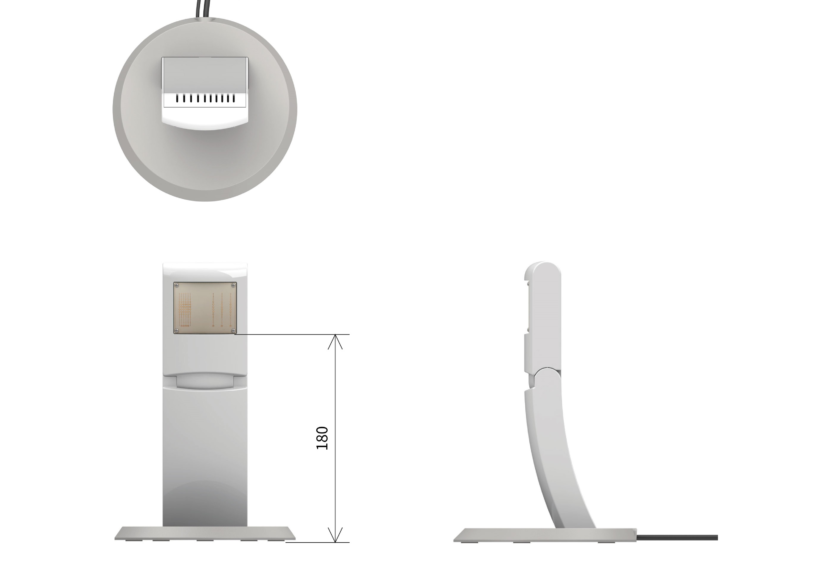

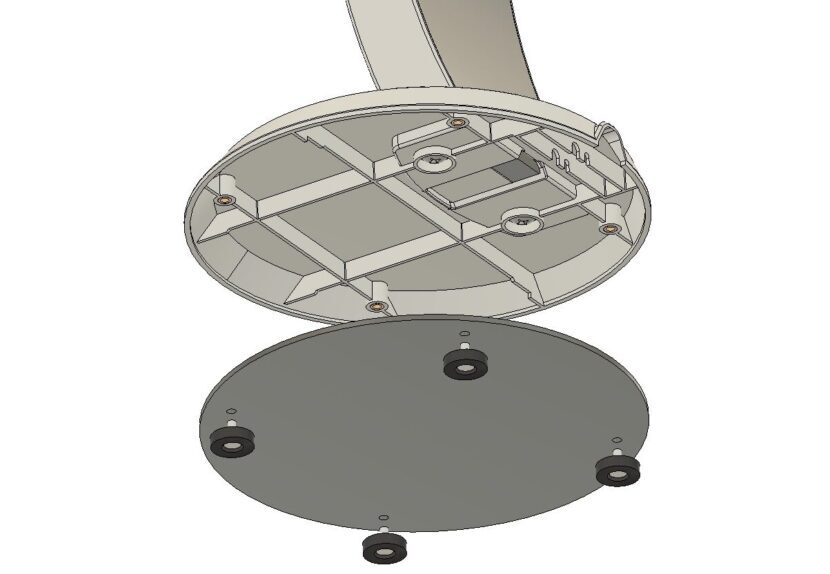

内部では、実際のケーブルに合わせたスペースと配線ルート、ねじ固定と型の抜き方向を考えた部品構成を検討しました。掲載した外観・角度調整・寸法配置・分解構成・土台内部の5画像から、意匠と筐体構造の関係をご覧いただけます。
