【日用品・雑貨】POKETLE HANG|2WAYフック付きフタのデザイン・構造設計

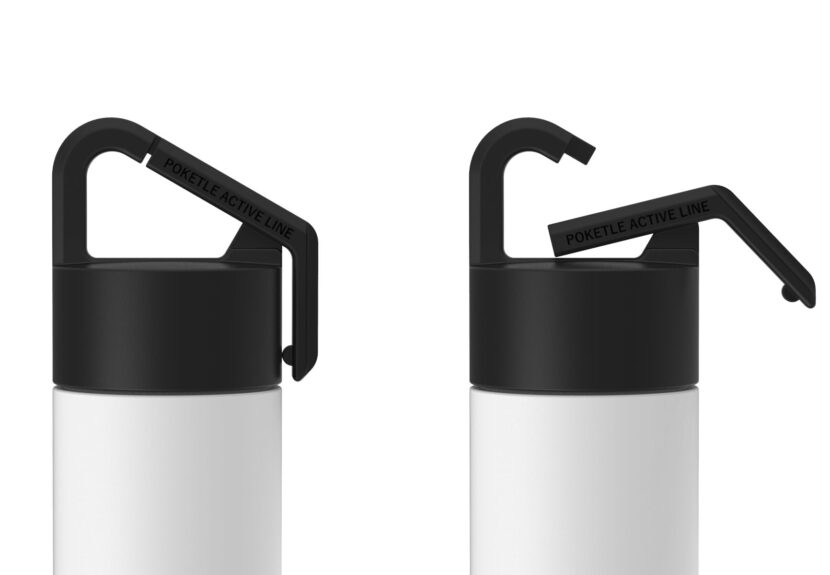

  • POKETLE HANGのフタを閉じた状態とカラビナ部分を開いた状態

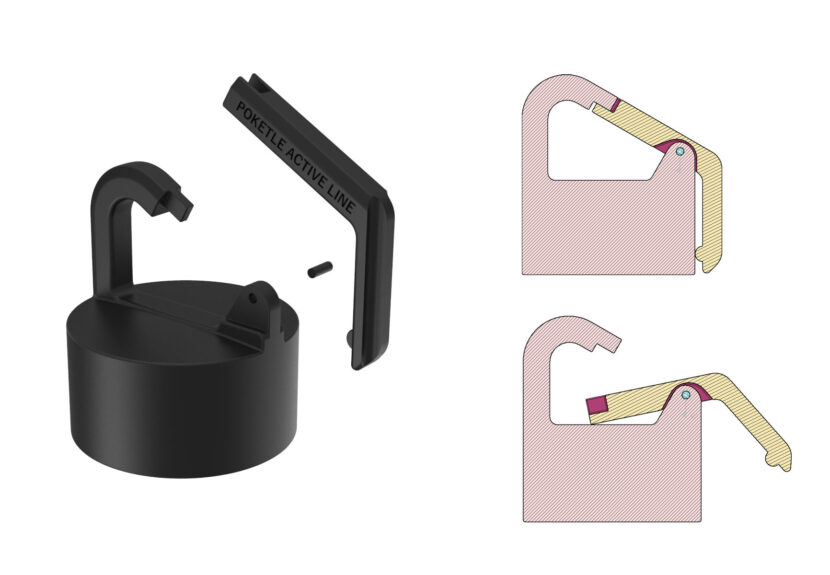

  • POKETLE HANGのフタの分解構成と開閉時の断面図

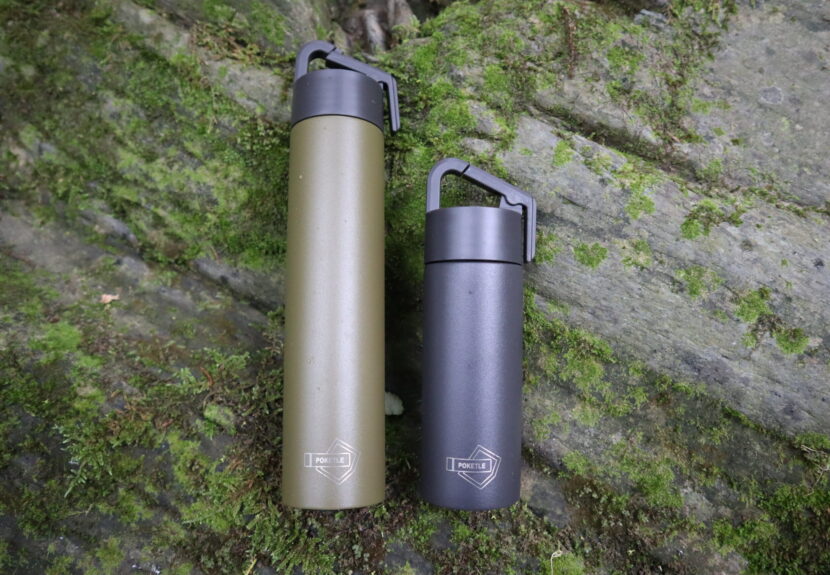

  • 岩の上に置かれた2サイズのPOKETLE HANG

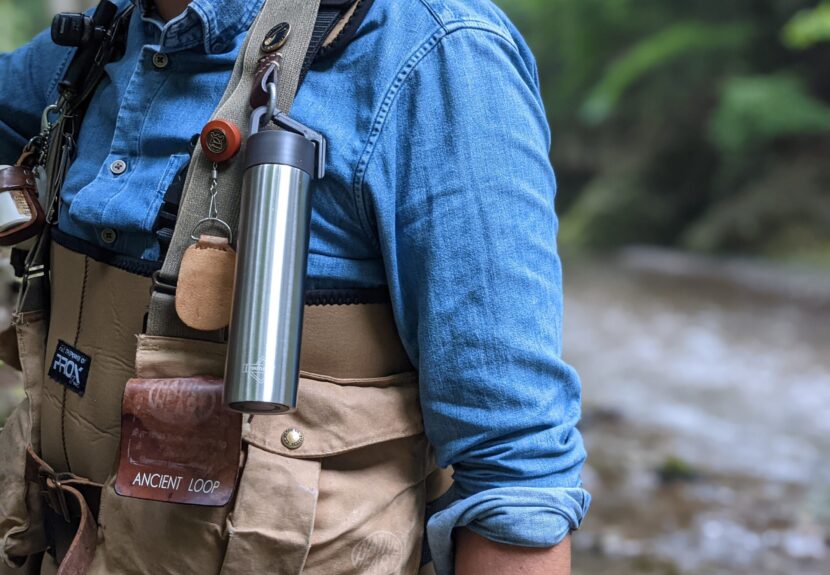

  • 屋外で身につけた装備に吊り下げたPOKETLE HANG

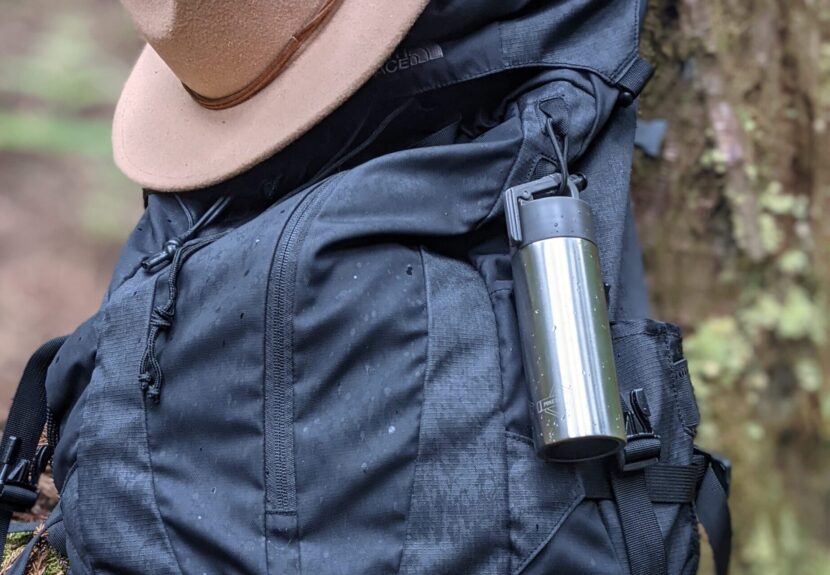

  • バックパックの側面に取り付けたPOKETLE HANG

小さなフタに、持ち運び方を広げる機能を

株式会社DESIGN WORKS ANCIENT様の「POKETLE HANG」のフタについて、デザイン・筐体/構造設計・試作品製作で開発に協力しました。細身のボトルになじむ外観に、カラビナのような開閉機能と2WAYフックを組み込んだ事例です。

バッグやベルトループなどに引っかけられる使い勝手と、POKETLEが持つおしゃれでスタイリッシュな印象を両立。アウトドアシーンにも映える形を目指し、トータル約2.5か月でデザインから試作品製作まで取り組みました。

お客様
株式会社DESIGN WORKS ANCIENT様
開発対象
POKETLE HANGのフタ
担当範囲
デザイン・筐体/構造設計・試作品製作
リードタイム
トータル約2.5か月

背景・課題|吊り下げる機能と、ブランドらしさの両立

小さく細身のPOKETLEに新たな機能を加える際、使いやすさと見た目のバランスが課題でした。きちんと引っかけられる機能を備えながら、見た目にもインパクトを持たせ、従来からのスタイリッシュな印象を妨げないことを目指しています。

アウトドア向けの機能を付けると、形が大きくなったり、武骨な印象になったりしがちです。本事例では、雑貨のようなやや華奢な印象を大切にし、全体のラインをできる限り細身に仕上げる方向で検討しました。

フタそのものにカラビナ機能を持たせる。 デザインを進める中で生まれたこの考えを軸に、引っかける場所の選択肢と、製品の新鮮な見え方を一緒に広げました。

製品の特徴|持ち運ぶ場面に寄り添うフタ

POKETLE HANGは、カラビナ構造を備えたフタが特徴のボトルです。公式の180モデルの製品紹介でも、バッグやベルトループに装着して持ち運べることが紹介されています。当社が開発協力した対象は、このフタのデザインと構造、試作品です。

開閉できる吊り下げ部分

キャップの吊り下げ部分にカラビナのような開閉機能を持たせました。ベルトループやバッグなどへの取り付けを考えた形状です。

側面レバーもフックに

側面のレバーをフック形状とし、バッグのフチなどにも引っかけられる2WAYフック方式を実現しました。

細身のボトルとなじむ外観

機能を加えても武骨な印象にならないよう、全体のラインを細く整え、小さなPOKETLEのプロポーションに合わせています。

デザインの意図|機能を足しても、軽やかな印象を保つ

アウトドアシーンに映えるスタイリング

吊り下げる機能が分かる形を、外観の特徴として取り込みました。機能を別の付属品に任せるのではなく、フタの形そのものにまとめることで、見た目にも新鮮な印象を目指しています。

小さく細身のPOKETLEに合わせる

フタだけが大きく見えたり、重々しい印象になったりしないよう、全体的なラインを可能な限り細身にしました。POKETLEが従来から持つ、雑貨のようなやや華奢でスタイリッシュな印象を受け継ぐための工夫です。

引っかけ方から形を考える

ズボンのベルトループやバッグへの取り付けに加え、バッグのフチに掛ける場面も検討しました。取り付け先の形状に応じて使い分けられるよう、開閉する吊り下げ部分と側面のフックを組み合わせています。

構造設計・工程|開閉するフタを、試作品へ

フタにカラビナのような機能を持たせるため、吊り下げ部分と側面レバーの形状を、外観と構造の両面から検討しました。側面レバーをフックとしても使う構成により、ひとつのフタに2通りの引っかけ方を持たせています。

掲載している分解図・断面図では、フタ本体と可動部分の関係、開閉時の形を確認できます。完成品の外観だけでは伝わりにくい構造も、図と試作品を通じて具体化した開発事例です。

  1. ブランドの印象と持ち運ぶ場面を整理
  2. 細身の外観と吊り下げ機能をデザイン
  3. 開閉部分と2WAYフックの構造を設計
  4. 試作品を製作し、形を具体化
開発対象ボトルのフタ
工程デザイン・筐体設計・試作品製作
期間トータル約2.5か月

成果|細身の外観に2WAYフックを組み込む

フタそのものに開閉機能を持たせ、さらに側面レバーをフック形状にすることで、持ち運び方の選択肢を広げる2WAYフック方式を実現しました。細身のラインを保ち、POKETLEらしい印象に機能をひとつ加えたデザインに仕上げています。

掲載写真では、フタの開閉状態と構造図に加え、屋外での製品の姿や、装備・バッグに取り付けた場面をご覧いただけます。本事例の担当範囲はフタの開発協力であり、ボトル全体の開発や量産製造を担当した事例として紹介するものではありません。

日用品のデザイン・構造設計に関するよくある質問

本事例でクロスエフェクトが担当した範囲は?
POKETLE HANGのフタについて、デザイン・筐体/構造設計・試作品製作で開発に協力しました。リードタイムはトータル約2.5か月です。
2WAYフックとは、どのような仕組みですか?
吊り下げ部分にカラビナのような開閉機能を持たせ、側面レバーもフック形状にした構成です。ベルトループやバッグへの取り付けに加え、バッグのフチに掛ける使い方も考えています。
ブランドの印象を保つために何を工夫しましたか?
小さく細身のボトルに合わせ、全体のラインをできる限り細身にしました。武骨な印象を抑え、POKETLEが持つ雑貨のようなやや華奢でスタイリッシュな雰囲気を大切にしています。
外観だけでなく、動く部分の設計も相談できますか?
はい。本事例では、フタの外観と開閉する部分の構造をあわせて検討し、試作品まで対応しました。使う場面や必要な動きを伺い、デザインと構造を一緒に具体化します。
既存製品に新しい機能を加える相談もできますか?
はい。本事例のように、既存ブランドの外観やサイズ感を生かしながら、使い勝手を広げる形を検討できます。対象部品、追加したい機能、希望納期などをお知らせください。
