【ゴルフ機器】AIクラブトレーサー「FOCUS」｜デザイン・筐体設計・試作

プレーに集中できる外観と、組み立てやすい筐体を両立

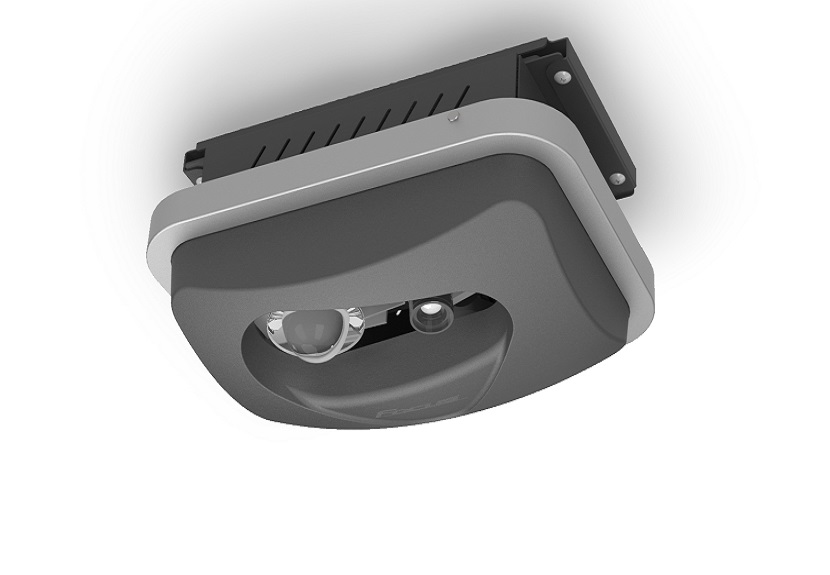

有限会社アンプラス様のAIクラブトレーサー「FOCUS」の外観デザイン・筐体設計・試作品製作を担当しました。ゴルフのスイング情報を足元に投影する製品として、プレーヤーの視界で主張しすぎない形状と、内部の部品を収める構造を合わせて検討しました。

従来モデルの「薄く、目立ちにくい」というコンセプトを継承しながら、シンプルな面構成とグラフィカルなラインで親しみやすい外観へ。真空注型・板金と塗装・印刷を組み合わせ、トータル約2か月で開発を支援しました。

お客様

有限会社アンプラス様

対象製品

AIクラブトレーサー FOCUS

対応領域

デザイン・筐体設計・試作・加飾

リードタイム

トータル約2か月

背景・課題｜視界への配慮と、機器としての作りやすさ

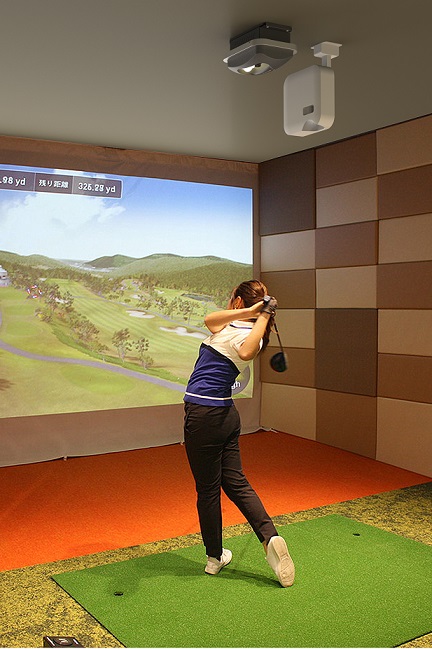

FOCUSは、ゴルフのクラブの動きを可視化する製品です。スイングする人の近くで使う機器だからこそ、機能を収めるだけでなく、プレー中に色や形が気になりにくい外観が求められました。従来モデルの薄さや控えめな存在感を引き継ぎ、より簡潔な造形へと整理することがデザインの課題でした。

筐体では、コンパクト化と組立性の向上がテーマでした。内部部品の配置を見直して課題を洗い出し、外装のサイズ・形状と構造を検討。さらに、カメラとライトの向きを調整できる機構を、シンプルな板金構造で組み込む必要がありました。

製品の特徴｜クラブの動きを、その場で見える情報に

本ページは2024年公開の開発事例です。現行製品の仕様やラインアップとは異なる場合があります。製品機能はメーカーの公式情報をご確認ください。当社の担当範囲は外観デザイン・筐体設計・試作であり、AIや計測ソフトウェアの開発ではありません。

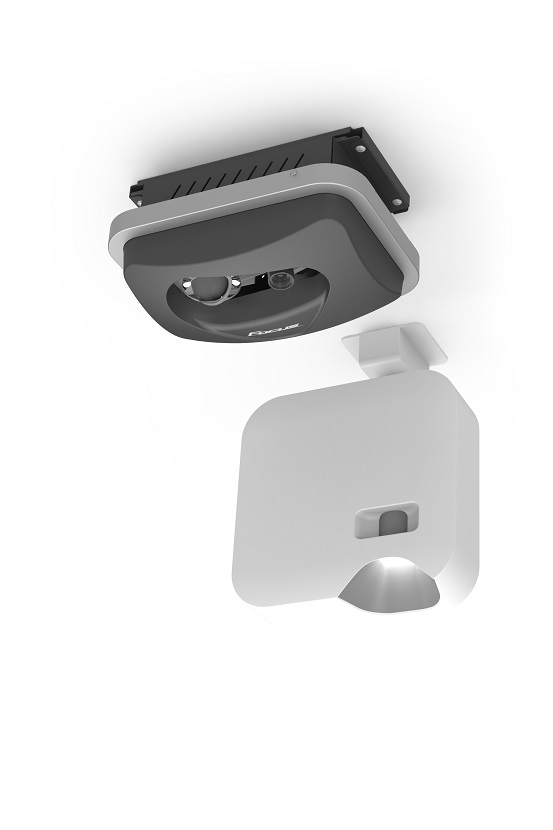

デザイン｜薄さを受け継ぎ、形と色を整理する

筐体設計｜部品配置・組立性・角度調整を検討

内部の配置から、コンパクトな筐体へ

筐体の小型化に向けて、内部部品の配置を見直し、構成上の課題を洗い出しました。外装だけを小さく見せるのではなく、内部の収まりと組み立てやすさも合わせて設計しています。デザインと筐体設計をつなげることで、外形と内部構造の整合を図りました。

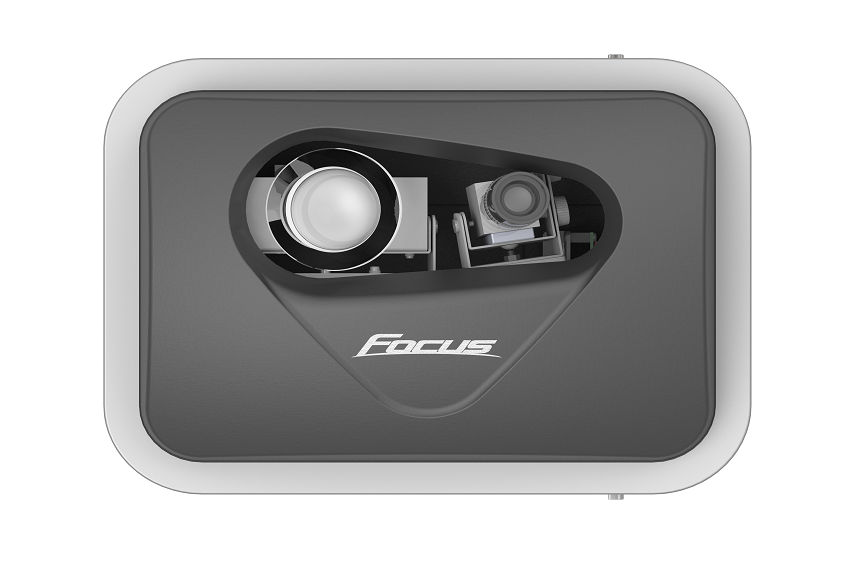

カメラ・ライトの角度を調整する機構

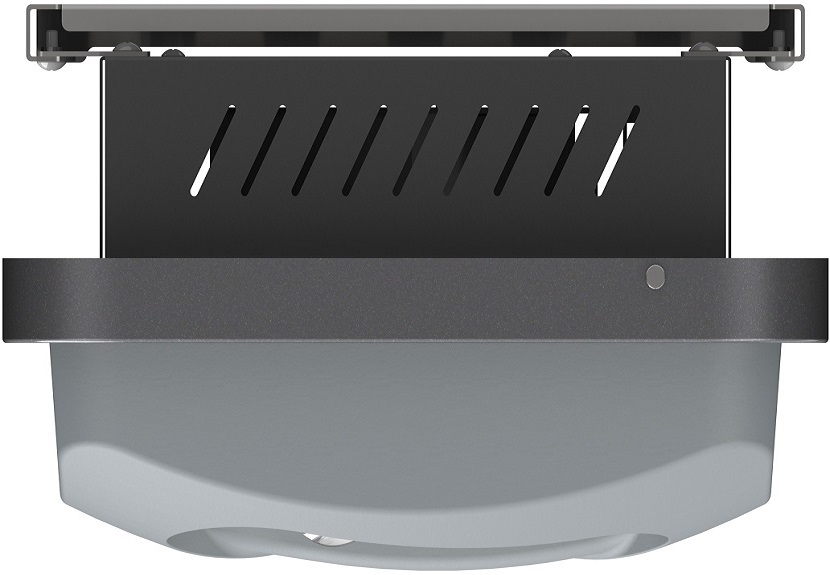

カメラとライトの角度調整機構を追加しました。機構をシンプルな板金構造で成立させることを考え、必要な調整機能と組立性の両立を目指しています。設置時に関わる機構を、筐体の構成と合わせて検討した点が本事例の特徴です。

開発工程｜外観と構造を具体化し、試作品へ

デザイン、筐体設計、真空注型・板金による製作、塗装・印刷による加飾まで対応しました。用途は検証用試作品、展示会出展用、市場投入用の小ロット製品です。形状・構造・仕上がりを実物へ落とし込み、開発段階に応じた製作につなげています。

1. 従来のコンセプトを踏まえ、外観・配色・ラインを検討
2. 部品配置、組立性、角度調整を含む筐体設計
3. 真空注型と板金を組み合わせて製作
4. 塗装・印刷で仕上げ、検証・展示・小ロットに対応

成果｜使う場面に配慮した外観を、製作できる構造に

プレー中に主張しすぎない外観と、内部部品の収まり・組立性を考えた筐体を具体化しました。カメラ・ライトの角度調整も含めて設計し、検証、展示会、市場投入用の小ロットという用途へつなげた事例です。

外装の印象だけでなく、組み立てや調整に関わる部分まで検討することで、デザインから実物製作までを支援しました。小型化率や組立時間の短縮量、ゴルフの計測精度・スコア改善などの数値成果は、本事例では示していません。
