真空注型とは？
真空注型は、光造形や切削加工などで製作した原型（マスターモデル）からシリコーン型を作り、樹脂製品を複製する工法です。真空状態の槽の中で、型に注型用ウレタン系樹脂を流し込みます。
真空注型では、真空槽の中で真空状態を作り出し、型に樹脂を流し込むため、型の隅々まで樹脂が行き渡り、気泡ができにくいのが特徴です。非常に短納期で、コストをかけずに高精度の樹脂製品を製作することができます。
-

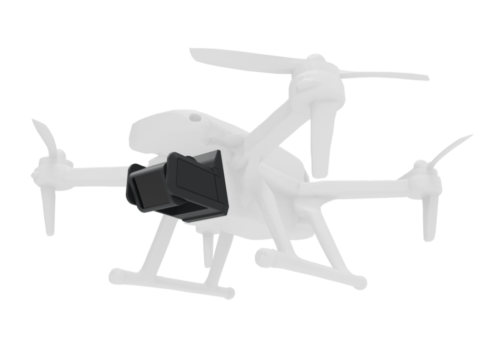

二色・インサート注型
-
アンダーカット形状にも対応
-
樹脂バリエーション、色に対応
-
光沢・マット仕上げ・シボ処理
真空注型の特徴
- 射出成形用の金型作成に比べて、時間は数分の一、費用は数十分の一が目安です。案件によっては切削加工などとも比較して検討します。
- 幅広い樹脂材料の中から、用途に適した材料を選択できます。
- シリコーン型は20回程度までなら繰り返し使用可能。多数個生産にも対応。
- 金属部品を樹脂と一体化するインサート注型や、異なる樹脂を一体化する二色注型にも対応できます。
- 金型と違いシリコーン型の為、多少のアンダー形状も無理抜きが可能。
- マスターモデルに表面処理を施すことで、シボや光沢など、さまざまな仕上がりに対応できます。
工法別 比較（試作・評価用途）
| 比較項目 | 3Dプリンター | 切削加工 | 真空注型 | 射出成形（金型） |
|---|---|---|---|---|
| 主な用途 | 形状・構造確認 | 機能・強度検証 | 実製品相当の試作・評価 | 量産 |
| 材質の自由度 | ○ | ◎（実材使用可） | ○ | ◎ |
| 外観品質 | △ | ○ | ◎ | ◎ |
| 寸法精度 | △ | ◎ | ○ | ◎ |
| 強度・剛性 | △ | ◎ | ○ | ◎ |
| 初期費用 | ◎ | △ | ○ | × |
| 納期 | ◎（最短1日～） | ○ | ○（最短3日～） | × |
| 小ロット生産 | ○ | △ | ◎ | × |
| 向いている数量 | 1～数点 | 1～数点 | 数点～数十点 | 数百点以上 |
- 仕様・材料・形状により適用範囲は異なります。真空注型の「最短3日～」は、ご注文内容・製作データを確認したうえでの正式受注後、当社休業日を除く3営業日での発送を指します。
使用用途
デザイン
意匠・形状の確認やデザインの評価が可能な実モデルに近い試作品をご提供。プレゼンテーションや販促用サンプルとして実用に耐える品質をお約束します。
開発・設計
真空注型の試作品は、機能確認・性能評価・実装評価・可視化評価に活用できます。開発の各段階で必要な検証を円滑に進められます。
生産・製造技術
金型や生産工程の検証に利用できるだけでなく、小ロットであれば真空注型での量産も可能です。金型を起こす必要がないためコストを大幅に削減することができます。
医療

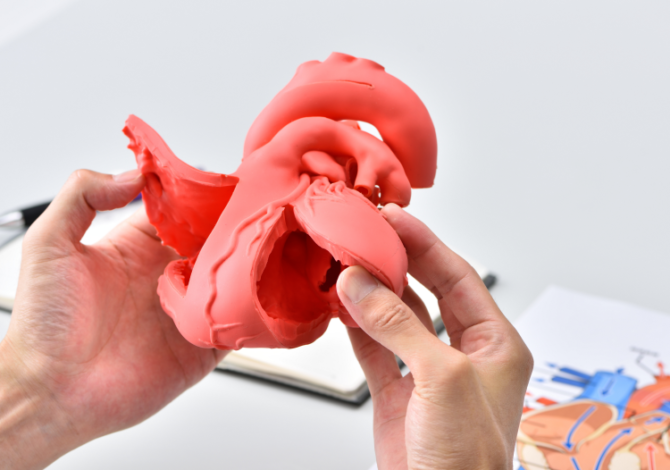

クロスエフェクトでは、最新の真空注型技術により精巧な心臓モデルやその他様々な部位の臓器モデルを作成することが可能です。
試作プロセス
-
型作成①
樹脂の流動性と仕上がりを考慮し、型を分割する位置（パーティングライン）と樹脂の注入口（ゲート）を決めます。
-
型作成②
マスターモデルの大きさに合わせ型枠を組み立てます。撹拌して真空脱泡したシリコーンを型枠に流し込み、温度管理された恒温槽で硬化させます。
-
型割り
硬化したシリコーン型を型枠から取り出し、パーティングラインに沿ってカットします。
-
シリコーン型の完成
マスターモデルを取り出すと、真空注型用シリコーン型の完成です。
-
注型①
真空槽にシリコーン型と樹脂をセットし、真空状態にしたのち主剤と硬化剤を攪拌（かくはん）した樹脂を流し込みます。
-
注型②
温度管理された恒温槽に型を移し樹脂を硬化させます。
（樹脂によって約60分・120分） -
脱型
樹脂が硬化したら、シリコーン型から製品を取り出します。
-
仕上げ・完成
取り出した製品のバリやゲート部分を仕上げ、完成させます。
樹脂材料一覧
用途や必要な物性に合わせて選べるよう、
幅広い樹脂材料を
ご用意しています。
| 品番 | グレード | 色 | 特徴 |
|---|---|---|---|
| ハイキャスト3160 | ABSライク | ベージュ・黒・乳白 | 真空注型用に開発されたトータルバランスの良いポリウレタン樹脂。 折れにくく、汎用ABSにより近い物性 |
| ハイキャスト3571 | PPライク | 白・黒 | PE及びPPの試作を対象に開発された真空注型材料。曲げ弾性率が低く、また伸び率が大きいため、PE/PPの成型品に近い物性 |
| ハイキャスト3754 | アクリルライク | 透明 | 無色透明タイプの真空注型材料。透明性に優れている |
| ハイキャスト3400 | エラストマー ライク |
黒・乳白 | 真空注型用ウレタンエラストマー。20～90度までの硬度が選択出来る |
| PX234HT | 耐熱 | 黄土色 | 高耐熱性に優れた真空注型用材料。なおかつ高耐衝撃性・高弾性に優れている |
| プリンゲル | ゲル | ベージュ | 人間の肌に限りなく近いゲルを目指して開発された。 超低硬度であっても強度がある反発性がある反面、表面粘着性があるという欠点がある |
- 上記の内容は予告なく変更する場合がありますのでご了承ください。
- その他の材料も取り揃えておりますので、お気軽にお問い合わせください。
参考価格例
以下は参考価格の一例です。
個別の製作条件に基づく価格は、お問い合わせください。
約円
- マスターモデル代（光造形）＋ シリコーン型代 = 約100,000円
- 注型品代（＠約5,600円 × 5個）＝ 約28,000円
| サイズ | 150×150×75㎜程度を5個注文した場合 |
|---|---|
| 肉厚 | t=2㎜程度 |
| 材質 | ABSライク |
| 表面処理 | マット仕上げ |
真空注型のお見積り・ご相談
用途や必要な数量に合わせて、材料・仕上げ・製作方法を検討します。ご相談の際は、分かる範囲で以下をお知らせください。
- 用途・使用環境
- 必要数量
- 図面・3Dデータ、重要寸法、原型の有無
- 希望する材質・硬さ・透明性
- 色・表面処理
- 希望納期
すべて決まっていなくても構いません。材料選びや真空注型が適しているかという段階から、ご相談ください。
特殊依頼について
真空注型では、小ロット生産の特殊依頼が可能です。
真空注型の特徴
- 年間1,000個以内の小ロット生産に適しています。対応数量の上限ではなく、形状・材料・費用に応じて検討します。
- 金型レスによるイニシャルコスト削減
- 金型の保管問題の解決
- 生産垂直立ち上げを実現
