【エネルギー産業】次世代高圧ガス容器CubiTan®(キュビタン)

高圧ガス容器を、運ぶ・積む・管理するためのキューブへ

株式会社Atomis様が構想する次世代高圧ガス容器「CubiTan®（キュビタン）」について、外観デザイン、筐体設計、筐体製作を担当しました。

従来の円筒形ガスボンベが抱える重量、運搬、保管、在庫・配送管理の課題に対し、立方体をモチーフとした親しみやすい外観を提案。持ちやすさと積み重ねやすさ、左右対称構造による部品共通化を、約300×300×350mmの筐体へまとめました。

クライアント

株式会社Atomis様

対象

次世代高圧ガス容器 CubiTan®

担当範囲

デザイン・筐体設計・筐体製作

試作仕様

約300×300×350mm／6部品

依頼の背景｜高圧ガス供給の取り扱いと管理を見直す

従来の高圧ガスボンベには、重量があり運搬に労力を要すること、円筒形で保管スペースを使うこと、在庫や配送の管理が煩雑になりやすいことなど、現場運用に関わる複数の課題がありました。

ガス業界では、ディーラーの高齢化や人手不足も進み、容器の取り扱いや供給管理をより安全かつ効率的にする仕組みが求められていました。そこで、軽量・コンパクトな容器とIoTによる管理機能を組み合わせた、新しいガス供給のあり方が構想されました。

CubiTan®の開発時の製品構想

CubiTan®は、鋼製の高圧ガスボンベに代わる、カーボン製FRP容器を用いた軽量・小型のガス容器として構想されました。開発時には約30cm角、重量10kg未満を目標とし、内部に多孔性配位高分子（PCP/MOF）を搭載してガスを効率よく吸着・貯蔵する考え方が示されていました。

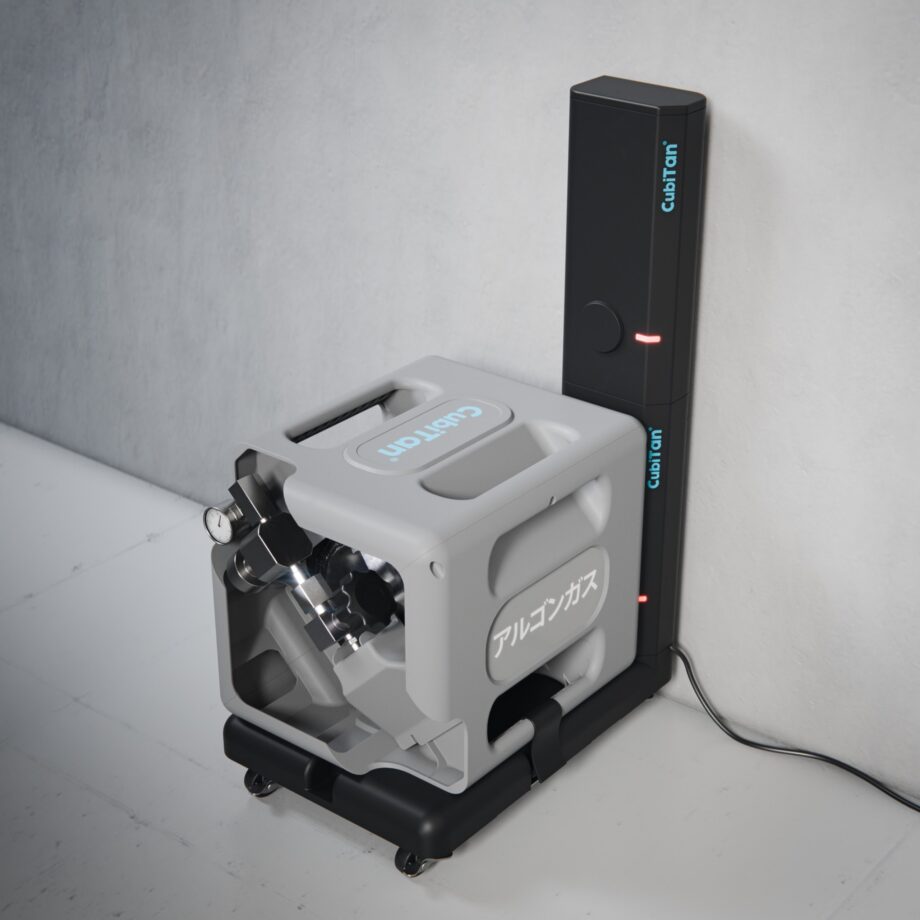

また、GPS、圧力センサー、Wi-Fi通信によって残量や漏洩を遠隔監視し、研究所、病院、工場などで使用する12種類の産業ガスを想定。容器単体の改善にとどまらず、保管、配送、残量管理までを含めたガス供給の最適化を目指す構想です。

クロスエフェクトの担当範囲｜デザインから筐体試作まで

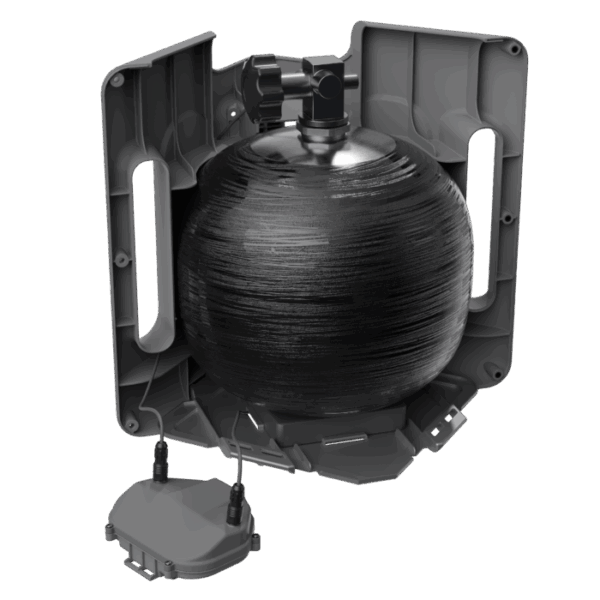

開発構想を展示・検討できる具体的な形へ落とし込むため、外観デザイン、筐体設計、筐体製作を一貫して担当しました。外観の印象だけでなく、内部容器との位置関係、持ち手、積み重ね、部品構成を確認しながら、組み立て可能な筐体へ展開しています。

対象

次世代高圧ガス容器 CubiTan®の外装筐体

担当範囲

デザイン・筐体設計・筐体製作

試作材料

PPライク・ABSライク

製品サイズ

約300×300×350mm（組立時）

部品点数

6部品

デザイン要件

持ちやすさ・積載性・左右対称構造・部品共通化

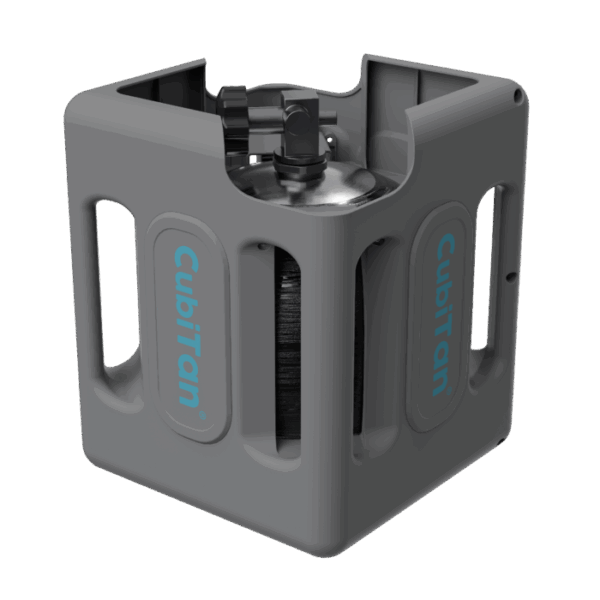

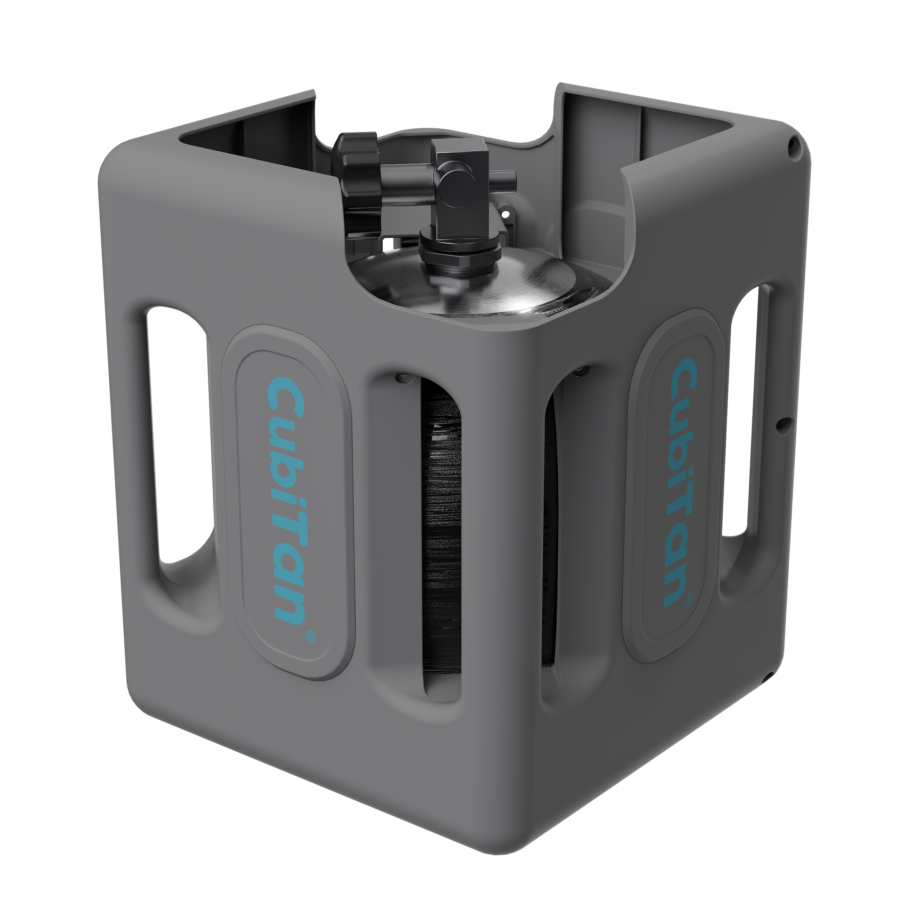

デザインのポイント｜キューブ・取っ手・部品共通化

外観意匠を組み立てられる筐体へ展開

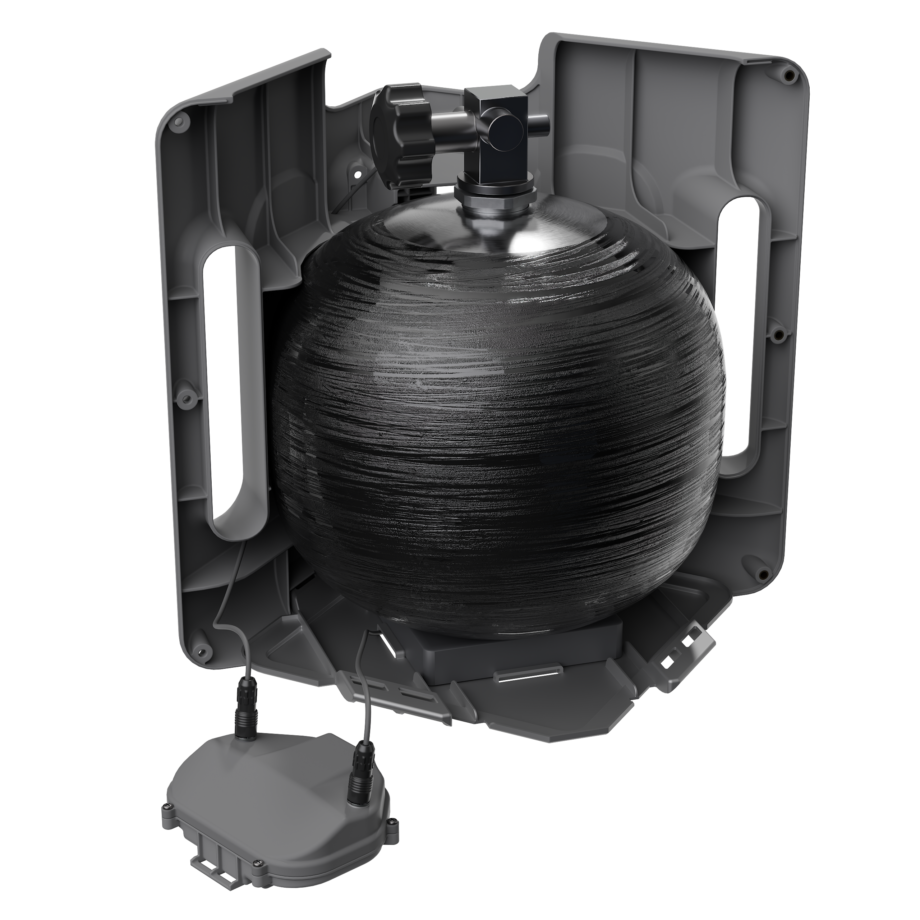

高圧ガス容器を覆う外装は、製品の印象をつくるだけでなく、容器やバルブの周囲を避け、持ち運びに使う開口部を確保し、複数部品を組み合わせられる形状にする必要があります。本案件では、デザイン形状を筐体部品へ分割し、試作材料で製作できるデータへ具体化しました。

開発支援の流れ

製品構想と使用場面を整理したうえで、キューブ形状のデザインを筐体構造へ展開し、部品ごとに試作しました。デザインと設計、製作を分断せずに進めることで、外観意図を保ったまま立体物へ具体化しています。

1. 製品構想と要件整理
2. 外観コンセプト提案
3. 形状・部品構成の検討
4. 筐体設計データ作成
5. 筐体部品の試作

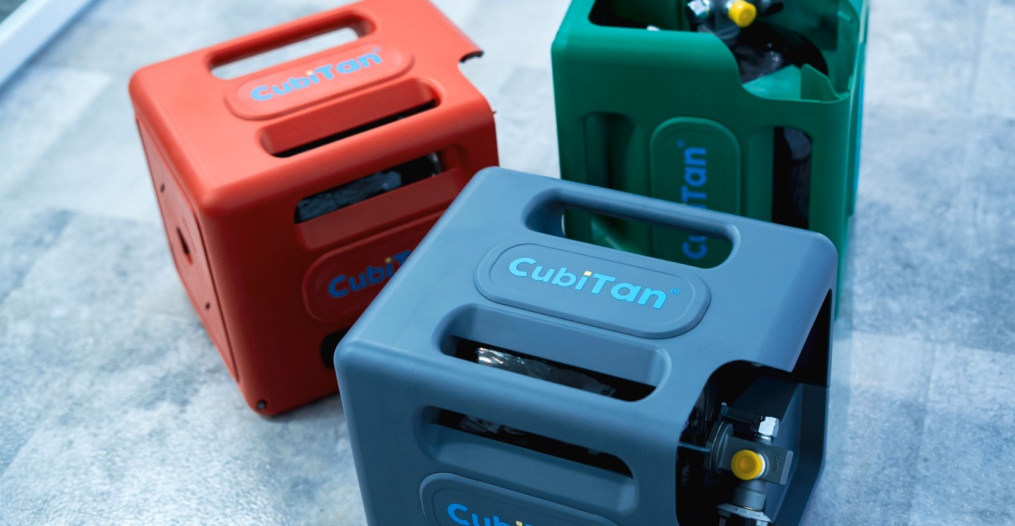

提案の成果｜次世代ガス容器の構想を立体化

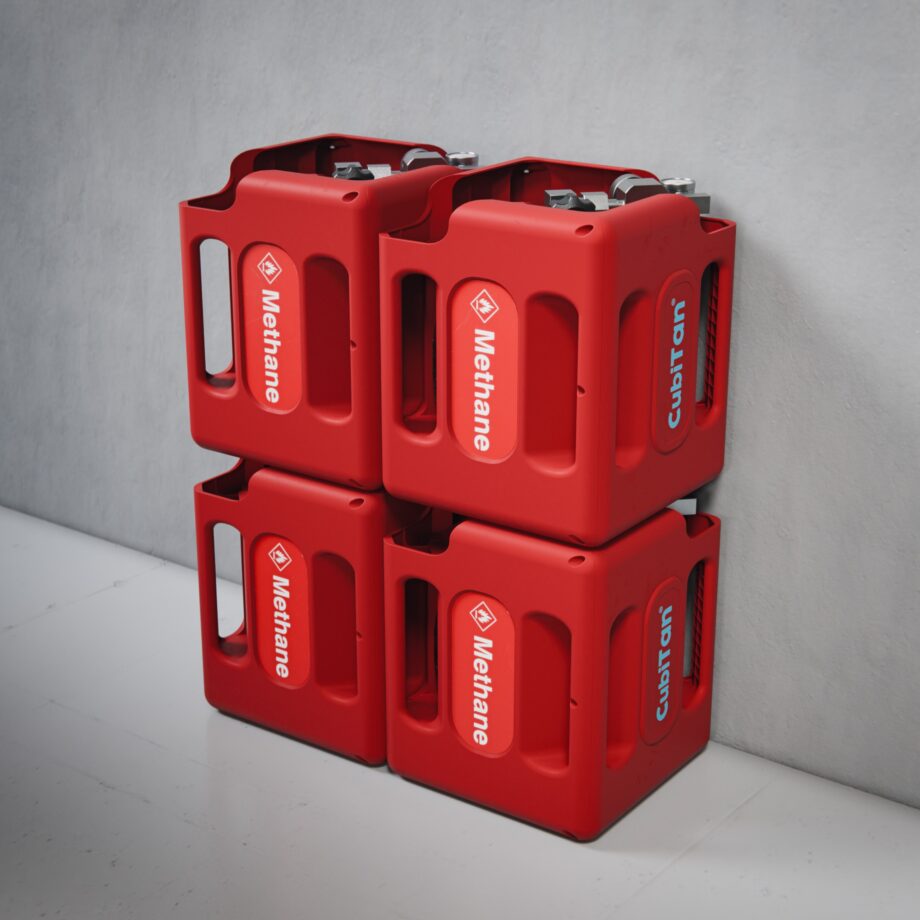

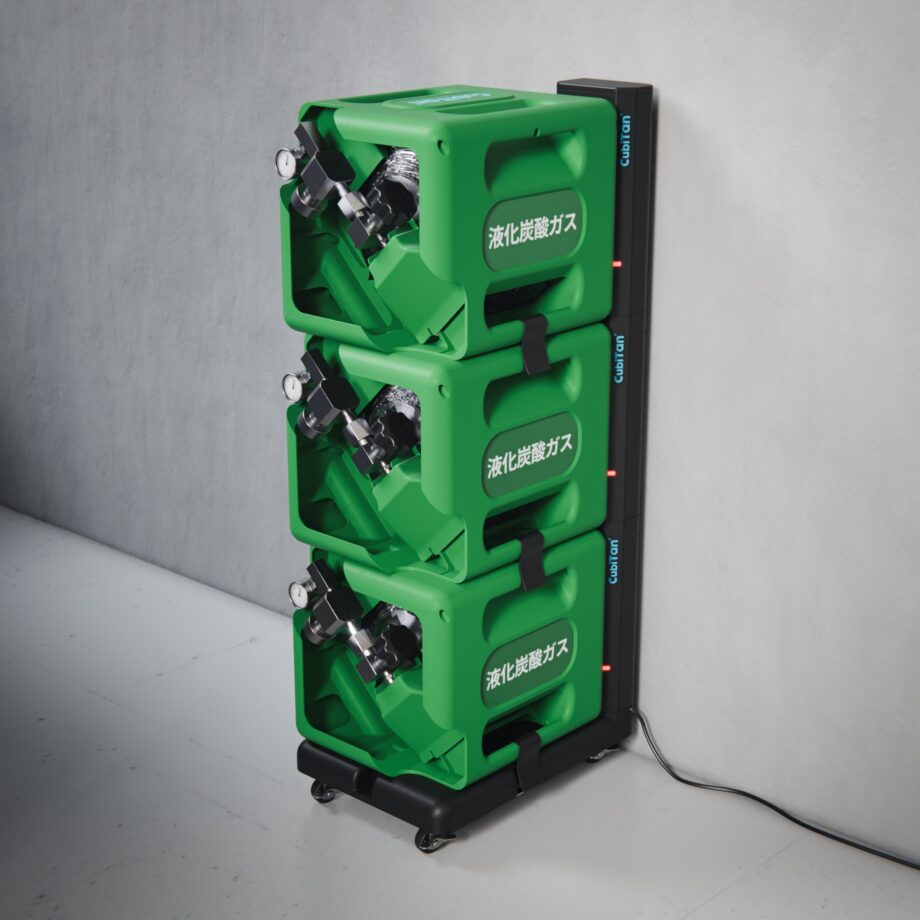

軽量・小型化とIoT管理を目指す製品構想に対し、キューブ型の外観、四隅の取っ手、積み重ねやすい外形、左右対称の部品構成を提案。約300×300×350mm、6部品の筐体として設計・製作し、次世代ガス容器の姿を具体的に確認できる試作品へ落とし込みました。

エネルギー・IoT機器に筐体デザインが必要な理由

技術性の高い機器ほど、内部機能だけでは利用価値が伝わりにくくなります。どこを持つのか、どう置くのか、複数台をどう保管するのか、状態をどのように確認するのかまで外観と構造で示すことで、技術を現場で扱える製品へ近づけられます。
