【展示会用モックアップ】パンタレイ様｜風力発電用風車の可動模型製作

風力発電技術を「見て、動かして理解できる」展示模型へ

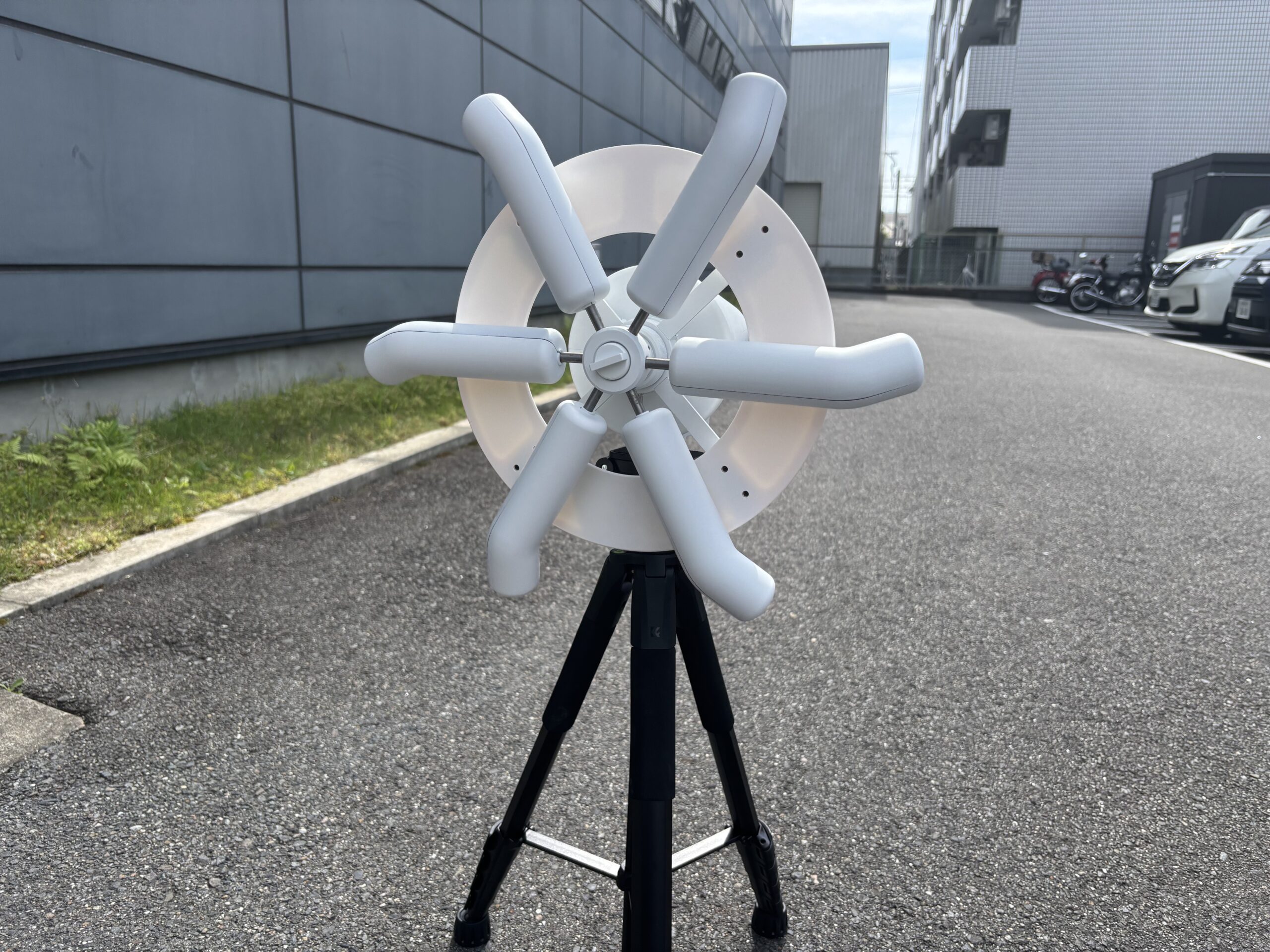

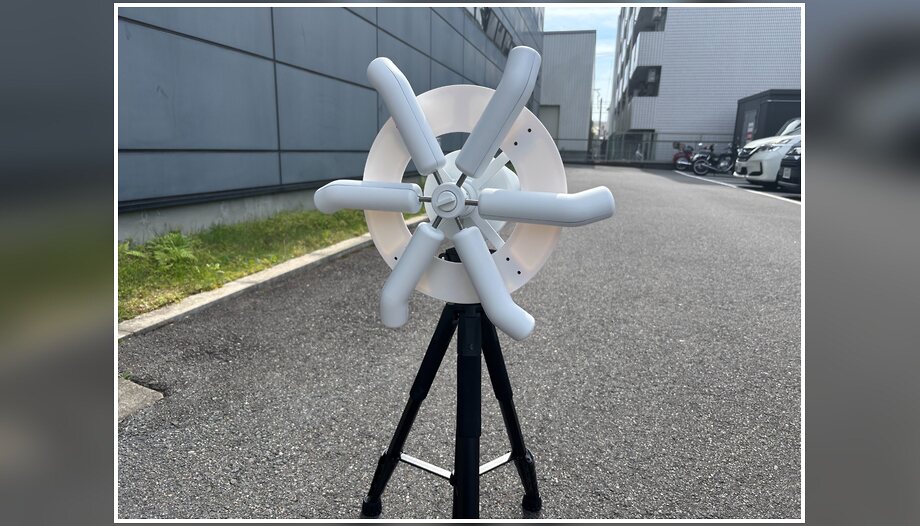

株式会社パンタレイ様が開発する「縦型リニアドライブ風車」について、実機の外観と回転動作を再現しながら、スーツケースで持ち運べるサイズへ縮小した展示会用モックアップを約1カ月で製作しました。

2025年7月開催の「未来モノづくり国際EXPO 2025」で、来場者に独自の風車構造と動作を直感的に伝えることが目的です。外観だけの模型ではなく、円柱状の回転体が実際に動く可動仕様とし、技術説明や営業活動にも繰り返し利用できるプレゼンテーションツールへ仕上げました。

本案件は、京都試作ネットを通じたパンタレイ社との試作開発連携の一環です。クロスエフェクトは、展示目的に合わせたスケール設計、可動構造、光造形、研磨、塗装仕上げを担当しました。

クライアント

株式会社パンタレイ様

対象

縦型リニアドライブ風車のスケールモデル

連携

京都試作ネットを通じた試作開発

工法・期間

光造形・研磨・塗装／約1カ月

依頼の背景｜図面のない技術を展示できる形にする

パンタレイ社は、長岡技術科学大学発のスタートアップとして、流体技術を生かした小型風力発電機の開発を進めています。資金調達や展示会で技術を説明するには、製品に近い外観を持ち、仕組みが伝わる試作品が必要でした。

京都試作ネットの公式インタビューによると、パンタレイ社は複数の国内製造業者へ試作を相談したものの、「図面がないとできない」と断られる状況が続いていました。そこで京都試作ネットが相談を受け、アイデア段階から試作開発につなげました。

縦型リニアドライブ風車とは

パンタレイ社の縦型リニアドライブ風車は、円柱状の回転体と後部のリング形状によって3次元の縦渦を生み出し、その流れを回転力へ変換する小型風力発電技術です。一般的なプロペラ型風車とは異なる外観と動作原理を持ちます。

パンタレイ社が2025年4月に公表した実証実験では、風速20m/sの条件でも安定して回転し、低騒音であることが説明されています。低回転・高トルクの特性を生かし、商業施設、ビル屋上、住宅地などでの地産地消型発電への活用が検討されています。

※風速20m/sは、パンタレイ社が公表した寺泊水族博物館での実証実験に関する説明です。設置環境や製品仕様ごとの性能を一律に保証する数値ではありません。

京都試作ネットとの連携｜スタートアップのアイデアを試作へ

京都試作ネットは、京都府内のものづくり企業が専門技術を持ち寄り、単独企業では対応が難しい試作課題を解決するネットワークです。クロスエフェクトは2005年からメンバーとして参画しており、本案件ではパンタレイ社とものづくり企業をつなぐ技術連携の一翼を担いました。

京都試作ネットの公式情報では、パンタレイ社との取り組みが、スタートアップと試作企業を結ぶ「死の谷」の橋渡し事例として紹介されています。製品図面が整う前でも、展示目的、必要な動き、輸送条件、外観品質を整理することで、コミュニケーションに使えるモデルへ具体化できます。

製作のポイント｜可搬性・可動性・展示品質

約1カ月で設計から塗装仕上げまで

短納期で完成度を確保するため、展示目的と輸送条件を先に整理し、縮尺、分割、可動部、造形方向、仕上げ工程を連動させました。外観設計と製作条件を同時に検討することで、手戻りを抑えています。

1. 展示目的・要件整理
2. 縮尺・可動構造設計
3. 光造形3Dプリント
4. 組立・動作調整
5. 研磨・塗装仕上げ

展示会後も使える「動くプレゼンツール」

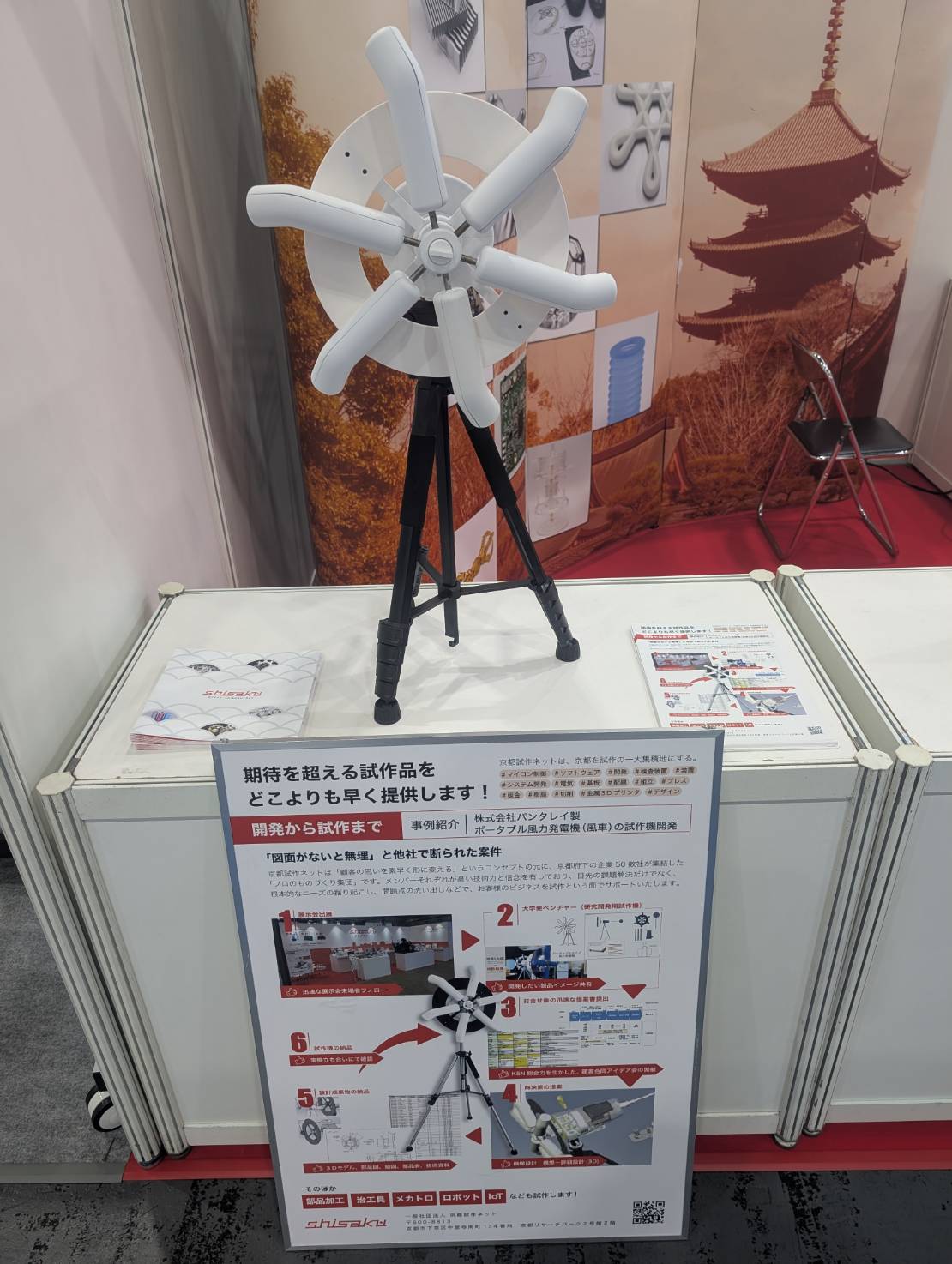

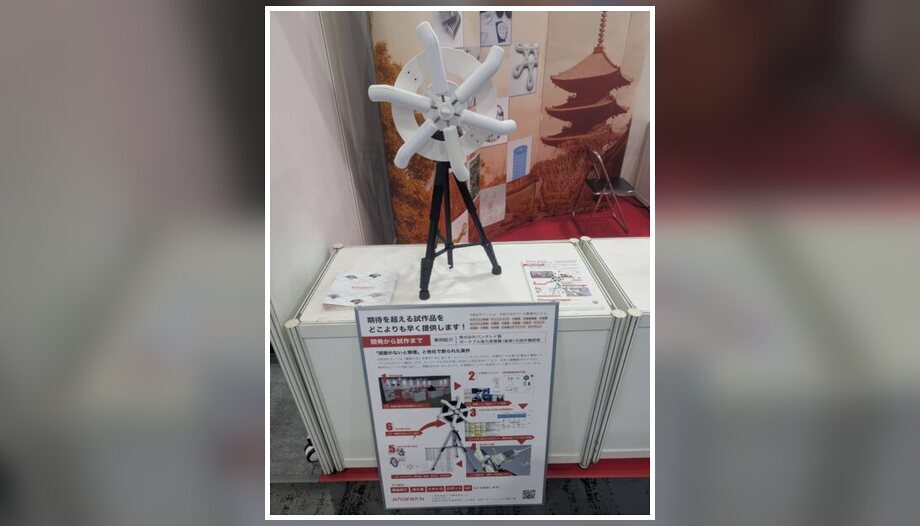

完成したモデルは、2025年7月16日～19日にインテックス大阪で開催された「未来モノづくり国際EXPO 2025」で展示されました。会場では、独自形状と回転動作を目の前で示すことで、図面や映像だけでは伝わりにくい風車の特徴を説明する役割を果たしました。

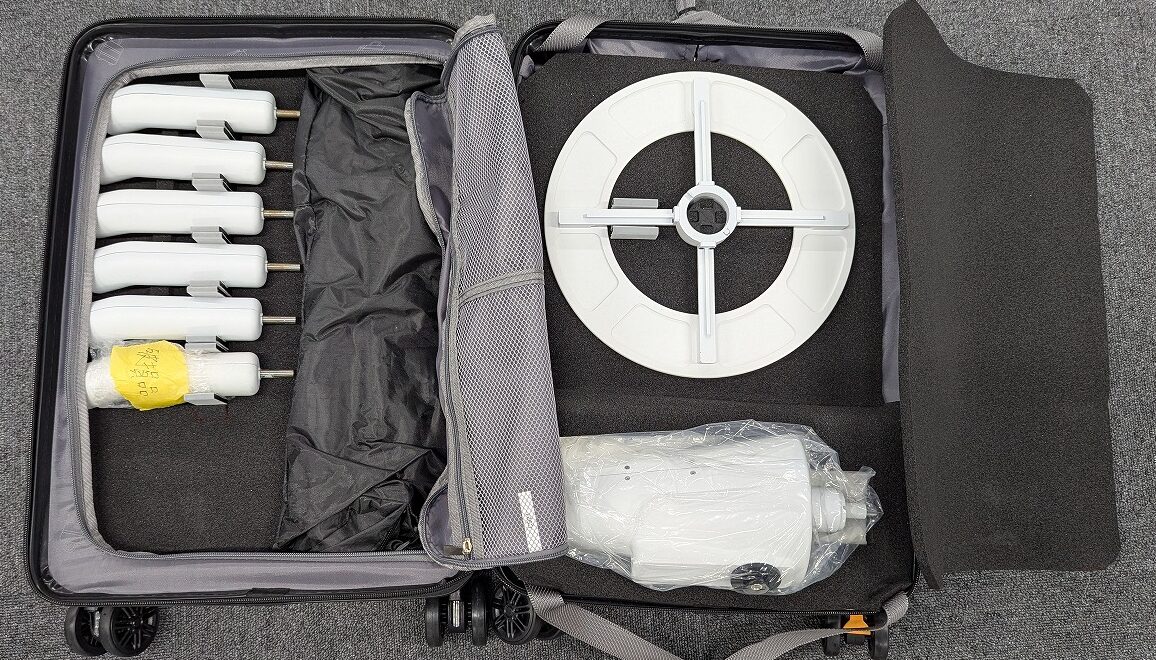

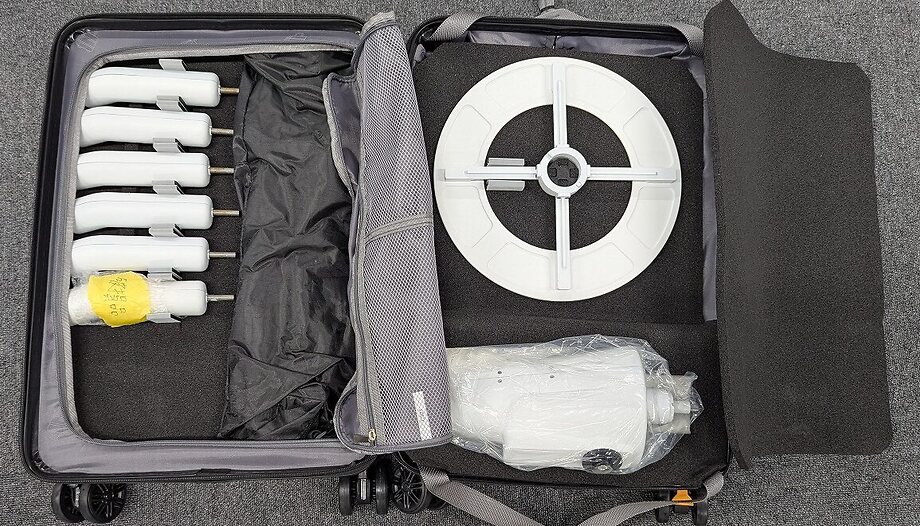

スーツケースで運べるため、展示会だけでなく、営業訪問、投資家への説明、技術打ち合わせなどにも持ち出せます。可動モックアップは、まだ量産品がない開発段階でも、技術の理解と対話を促す営業・広報ツールとして活用できます。

展示会用モックアップで対応できること

風車模型・展示会用モックアップのFAQ

関連情報

パンタレイ社の技術情報、京都試作ネットの公式インタビュー、未来モノづくり国際EXPO 2025の開催情報を参照しています（確認日：2026年8月29日）。
